型式
該機有HTF(I)型和HTF(II)型兩種型式,(I)型由單速YF系列電機驅動,機號有No5、6、7、8、9、10、11、12、13、15共10個機號,葉輪直徑從φ500mm到φ1500mm,風壓從510Pa到840Pa,風量從6817m 3 /h到101389m 3 /h,(II)型由雙速電機驅動,機號與(I)型相同,風壓從127Pa到840Pa,風量從3410m 3 /h到101389m3/h,不論(I)型還是(II)型,均為A式直聯傳動。

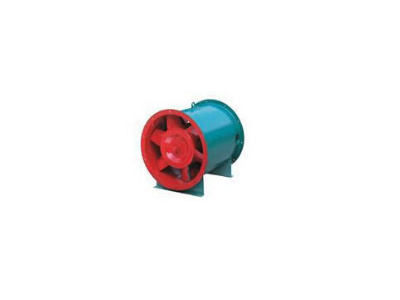

該機由筒體組合、葉輪組合、前后罩和電機等組成。
風筒組合由吊環、吊環底板、主風筒、進風外筒、進風法蘭、電機法蘭、電機限位塊、出風筒等組成。
葉輪組合由輪轂、輔板、葉片、尾風機等組成。
電機(I)型為單速電機,(II)型為雙速電機。
|
