酚醛泡沫的發(fā)泡混合料在酸性催化劑作用下,聚合反應(yīng)產(chǎn)生熱量或外加熱量汽化發(fā)泡劑,發(fā)泡劑受熱揮發(fā),促使發(fā)泡混合料膨脹發(fā)泡。
發(fā)泡劑不僅有混合原料膨脹發(fā)泡主要作用,而且具有溶解、稀釋發(fā)泡混合原料作用,增加發(fā)泡混合原料流動(dòng)性。在生產(chǎn)酚醛泡沫板材或現(xiàn)場(chǎng)噴涂施工時(shí),有利于在短時(shí)間內(nèi)將發(fā)泡料充分混合均勻。在發(fā)泡中,可選用物理發(fā)泡劑、化學(xué)發(fā)泡劑或它們混合的發(fā)泡劑。
(1)物理發(fā)泡劑
物理發(fā)泡劑可分為三大類(lèi):惰性氣體(如氮?dú)狻⒍趸迹⒌头悬c(diǎn)液體和固態(tài)空心球等。目前使用較多的是低沸點(diǎn)液體物理發(fā)泡劑,它突出優(yōu)點(diǎn)是發(fā)氣量大,發(fā)泡劑利用徹底,殘留物少或沒(méi)有。如環(huán)(正)戊烷體系、氫氯氟烴(HCFC)141b體系(暫時(shí)替代品),甚至有具備發(fā)泡作用又兼有阻燃功能的輔助產(chǎn)品等。
在氫氯氟烴類(lèi)發(fā)泡劑的分子中含有氯成份,它對(duì)臭氧層有一定破壞作用。因此,1992年在哥本哈根舉行的國(guó)際保護(hù)臭氧層會(huì)議中,提出對(duì)氫氯氟烴生產(chǎn)和使用限制要求:在2010年減少到35%,2015年減少到10%,2020年減少到0.5%,2030年完全禁用。
選用物理發(fā)泡劑應(yīng)注意以下幾方面要求:
1)無(wú)臭氣、無(wú)毒、無(wú)腐蝕性、符合環(huán)保要求;
2)不可燃;
3)不影響聚合物本身的物理和化學(xué)性能;
4)具有對(duì)熱和化學(xué)藥品的穩(wěn)定;
5)在室溫下,蒸汽壓力低,呈液態(tài),以便貯存、輸送和操作;
6)低比熱容和低潛熱,以利于快速氣化;
7)分子量低,相對(duì)密度高;
8)通過(guò)聚合物膜壁的滲透速度應(yīng)比空氣小;
9)來(lái)源廣,價(jià)廉。
(2)化學(xué)發(fā)泡劑
化學(xué)發(fā)泡劑包括有機(jī)化學(xué)發(fā)泡劑和無(wú)機(jī)化學(xué)發(fā)泡劑兩大類(lèi)。化學(xué)發(fā)泡劑在發(fā)泡過(guò)程中,本身發(fā)生化學(xué)變化,分解放出氣體使聚合物發(fā)泡。
1)有機(jī)化學(xué)發(fā)泡劑
有機(jī)化學(xué)發(fā)泡劑是目前塑料化學(xué)發(fā)泡中用的主要發(fā)泡劑,根據(jù)酚醛樹(shù)脂性能和發(fā)泡成型工藝,可使用偶氨甲酰胺、P-甲苯磺酰和苯磺酰肼等。
2)無(wú)機(jī)化學(xué)發(fā)泡劑

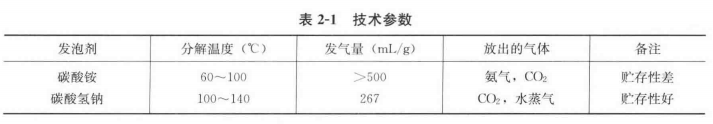

無(wú)機(jī)化學(xué)發(fā)泡劑有碳酸氫鈉、碳酸銨。碳酸氫鈉、碳酸銨類(lèi)發(fā)泡劑價(jià)格低,碳酸氫鈉和碳酸銨在聚合物中的分散性較差,不易分散均勻,產(chǎn)生的CO?氣體滲透力強(qiáng),容易透過(guò)膜壁散逸。分解放出氣體的溫度范圍比較廣,不易控制,常被用作輔助發(fā)泡劑,分解時(shí)屬于吸熱反應(yīng)。碳酸氫鈉、碳酸銨發(fā)泡劑的技術(shù)參數(shù)見(jiàn)表2-1。
選用化學(xué)發(fā)泡劑應(yīng)注意以下幾方面要求:
①發(fā)氣量大而迅速,分解放出氣體的溫度范圍不宜太寬,應(yīng)穩(wěn)定,能調(diào)解;
②發(fā)泡劑分解放出的氣體和殘余物應(yīng)無(wú)毒、無(wú)味、無(wú)色、無(wú)腐蝕性,符合環(huán)保要求,對(duì)聚合物及其他添加劑無(wú)不良影響:
③在聚合物中有良好分散性,且發(fā)泡劑分解時(shí)的放熱量不能太大。不影響聚合物本身的物理和化學(xué)性能;
④化學(xué)性能穩(wěn)定,在貯存過(guò)程中不會(huì)分解:
⑤在發(fā)泡成型過(guò)程中能充分分解放出氣體:
⑥來(lái)源廣,價(jià)廉。
