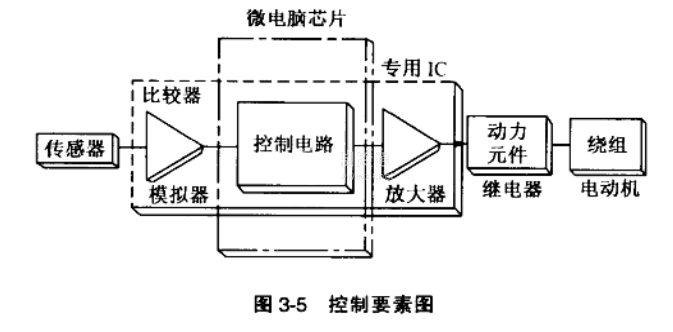

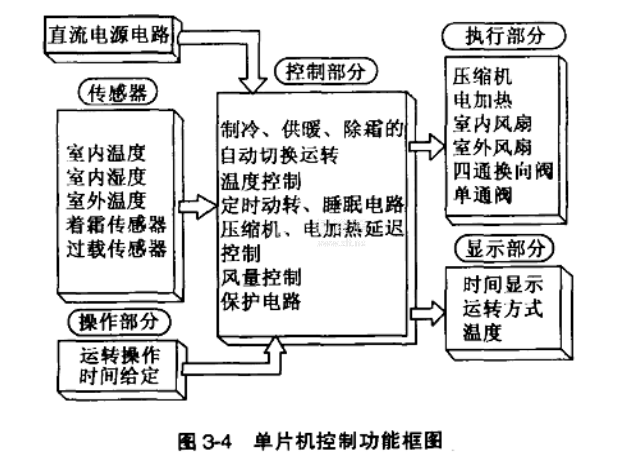

電子式控制系統的主要部件有:遙控發射器、接收器、傳感器、風扇電機、電容器、繼電器、步進電機、過流過熱保護、壓縮機3min延時保護等,如圖3-4所示。電子式控制系統的核心部件是CPU(中央處理器),各種控制指令經CPU處理后送到其他部件執行,如圖3-5所示,在線路上分為控制回路(弱電)和主回路(強電)兩部分。
電子式控制系統的特點是:由遙控器來操作,非常方便、可靠、安全;人機界面友好,各種指令在液晶顯示屏上顯示,一目了然;自動化程度和控制精度高;工作模式齊全,工作方式轉換方便;出風方向可調,使房間溫度分布更均勻。
對于空調器維修人員來說,關鍵在于了解單片機的技術和功能特性,如電氣特性、輸入/輸出特性、指令特性等就可以開展工作,而不必在單片機內部的電路結構、原理、電路連接方式或CPU電路原理上花費過多的時間與精力。
