除濕型空調器是由普通單冷空調器經改進而成的，適用于雨季或高濕地區，以減少房間的濕度，主要特點是除濕力強、制冷效能高、體積小。除濕型與普通單冷型空調器相比，總體結構相同，只是多了一條由電磁截止閥控制的毛細管支路，它的制冷除濕系統如圖1-20所示。

1. 制冷循環系統

當選擇開關在回路運行時，其工作過程與一般單冷式空調器相同，截止閥閥門關閉，空調器按正常制冷循環進行工作。

2空氣除濕循環

濕空氣通過過濾網后進入蒸發器表面，當溫度低于空氣露點溫度時，空氣中的水分就會凝結成水珠，從排水管流出。經蒸發器冷卻除濕后的空氣再經過冷凝氣加熱后，由離心式風機送入室內，室內空氣經過這樣不斷循環，空氣中的水分也就不斷被凝聚，達到除濕的目的。

這種空調器的特點是增設了一個電磁截止閥與毛細管串聯的回路，見圖1-20中的1-3支路，這條支路實質上是壓縮機排氣管的一條制冷劑旁通路，從壓縮機出來的高壓制冷劑氣體流經1→2→3和1→4→3兩條管路回到壓縮機的吸氣管。當需要除濕時，旁通支路的電磁截止閥導通，使部分制冷劑經除濕毛細管直接流到壓縮機的吸氣口，由于流到蒸發器的制冷劑減少了，蒸發壓力增高，蒸發溫度也相應提高，蒸發器翅片也升高了，設計時只要適當調節除濕毛細管的制冷劑流量與進入蒸發器制冷劑流量的比例，使蒸發器翅片溫度低于空氣露點溫度，即可達到除濕目的。

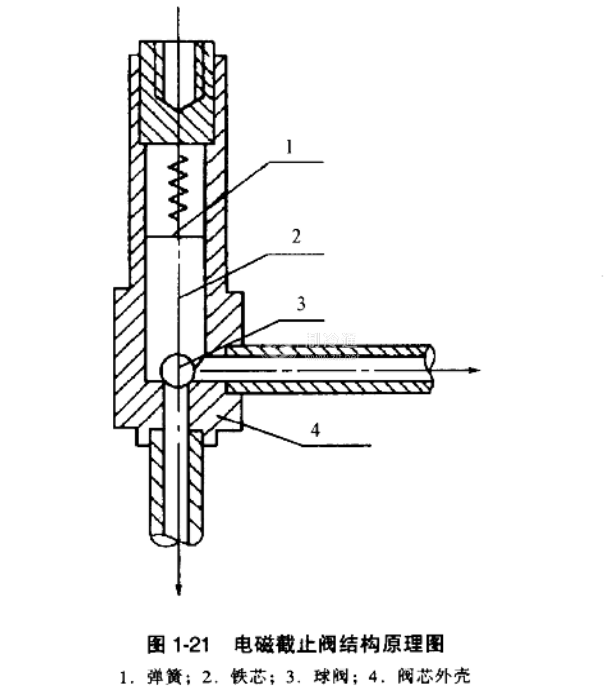

電磁截止閥的原理結構圖如圖1-21所示。當電源接通處于除濕狀態時，電磁截止閥的線圈帶電并使鐵芯產生磁場，鐵芯被吸引上移，帶動球閥把閥門打開；當電源切斷后，磁場消失，鐵芯在自重和推力彈簧的作用下帶動球閥下落，閥門關閉。
