安全保護裝置的調整與檢查要求如下。
1.壓力控制器的調整

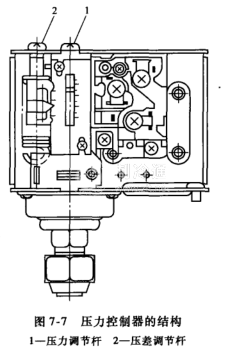

壓力控制器的結構(圖7-7):卸載壓力值(上限值)一般為機組銘牌所規定的排氣壓力值,
而且不可超過機組銘牌所規的排氣壓力值,而且不可超過機組銘牌所規定的排氣壓力值的O.02MPa。根據使用要求,可以將卸載壓力調低。負載壓力值(下限值)可根據使用要求選擇壓差值確定,卸載壓力值減去壓差值即為負載壓力值。最小壓差值推薦為0.15~0.2MPa。卸載壓力
(上限值)用調節桿來進行調整,逆時針旋動調節桿1指針對著7,即卸載壓力為7kg/cm2(0.7MPa)。負載壓力以壓差調節桿2來進行調整,紅色指針對著1.5,指示壓差值為1.5kgf/cm2(0.15MPa),即下限值是(0.7-0.15)MPa=0.55MPa;若壓差值紅色指針在2,即表示壓差值增大。
2.安全閥的檢驗
安全閥的整定值:安全閥開啟壓力的設置高于額定排氣壓力的10%,并已調整好,無需自行調整。安全閥每年至少檢查一次,以確保其能正常工作,如果需要調整安全閥的開啟壓力時,則應由專人負貴,按照規程進行調整。在調整后,尚需將壓縮機組的排氣壓力復原到正常狀態。
3.智能型溫度控制儀的檢查
智能型溫度控制儀的整定值為102℃,其檢查方法為:在壓縮機停機(常溫)狀態下,直接按智能溫控儀的設定鍵進入設定狀態,進行整定值的調定;再按增大或減小數值,使顯示值≥整定值,智能控制儀應能動作,且儀表板上顯示油氣超溫;同時用一支可靠的溫度計所示溫度值進行對比,若溫度偏差≥10%,則應更換。最精確的方法是將溫度傳感器和溫度計一起放在油池內,加熱至其整定值進行校驗。
4.靶式流量計的使用(圖7-8)
①進出孔方向應與流量計外殼上所示箭頭方向一致。
②控制器設定值出廠時已校對好,一般不用再調。當水垢阻塞后,將引起動作失靈和水管路不暢通,造成油氣溫度升溫,望用戶引起注意。

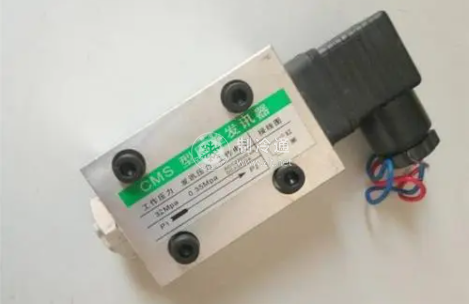

5.壓差發信器的檢驗(圖7-9)
旋松螺母a,取出差壓發信器,
用萬用表檔量輸出端,推出磁力桿,使發信器內片簧管內的簧片吸合,通過表針的通斷判斷好壞。
