風冷式冷凝器是以空氣作為冷卻介質,靠空氣的溫升帶走冷凝熱量。
根據空氣流動的方式可分為自然對流式或強迫對流式。自然對流冷卻的風冷式冷凝器傳熱效果差,只用在電冰箱或小型制冷機中。

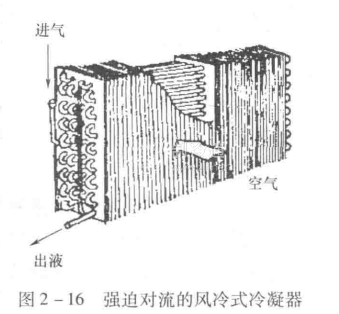

強迫對流的風冷式冷凝器結構如圖2-16所示。制冷劑在冷卻管內流動,而空氣則在管外橫向掠過,吸收冷卻管內制冷劑的熱量。由于管外空氣側的放熱系數比管內制冷劑的凝結放熱系數小得多,故通常都在管外加肋片,以增加空氣側的傳熱面積。
強迫對流的風冷式氟利昂冷凝器都是采用銅管穿整體鋁片的結構。鋁片厚為0.2~0.3mm,片距為2~4mm。為了增大肋片的剛度和提高對空氣流的擾動,常把肋片沖壓成波紋片或條縫片。肋片上的管孔有翻邊,孔比管外徑稍大一些,然后用脹管法使管徑擴張,使之與肋片緊密接觸。沿空氣流動方向的蛇管排數一般為2~8排,不宜過多。迎面風速一般為2~3m/s。
