鉑可以制成高純狀態,且具有穩定的電阻溫度關系,是制造熱電阻的理想材料,但價格昂貴。銅、鎳等材料便宜,靈敏度較高,但穩定性欠佳。目前凍干設備中應用最多的是鉑電阻。

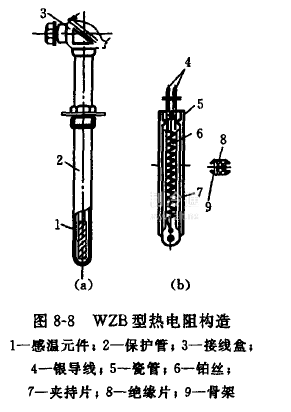

各種熱電阻的基本結構大致相似,一般由感溫元件、絕緣套管、保護管和接線盒等主要部件組成。圖8-8所示的為鉑熱電阻(WZB型)的構造,其感溫元件是用p0.03~0.07mm的純鉑絲繞在云母片制成的片骨架上組成的。
熱電阻的時間常數(熱慣性)分為:大熱慣性的時間常數在1.5~4.0min之間;一般熱慣性的時間常數在10~90s之間;小熱慣性的時間常數不超過10s。
所謂時間常數是指被測對象自某一溫度階躍變到另一溫度階時,熱電阻感溫元件達到整個溫度變化范圍的63.2%的瞬時止所需時間。
