復疊式制冷循環采用中溫制冷劑的兩級壓縮制冷機在一65℃以下會因吸氣壓力過低，吸氣閥片的阻力對壓縮機的容積效率影響增大，制冷量迅速下降。若采用低溫工質，則用常溫的水和空氣又不能將其冷凝成液體。因此，此時應采用復疊式制冷循環。

（1）循環系統的組成復疊式制冷循環由兩部分組成，這兩部分分別稱為高溫部分和低溫部分。高溫部分使用中溫制冷劑，低溫部分使用低溫制冷劑。這兩部分組成各自獨立的系統，用一個蒸發拎凝器將這兩個系統聯系在一起。蒸發冷凝器既是高溫部分的蒸發器，又是低溫部分的冷凝器。如圖5-5所示，在冷凝蒸發器中高溫制冷劑的蒸發制冷使低溫制冷劑冷凝。在復疊式制冷循環中高溫部分所采用的中溫制冷劑有R22、R134a、R412a、R509等，低溫制冷劑有R23、R508等。

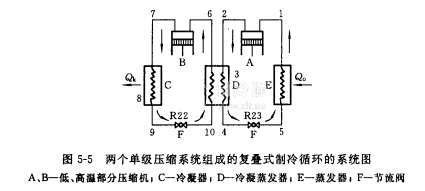

圖5-5所示的為復疊式制拎循環的系統圖。6一7一8一9

10一6為高溫級循環，1一2一3一4一5一1為低溫級循環。高溫級的蒸發過程10一6和低溫級的冷凝過程2一3一4是在冷凝蒸發器中所進行的。

復疊式制冷循環的高溫級和低溫級可以分別采用單級壓縮或兩級壓縮制玲循環，根據循環方式的不同可以獲得不同的蒸發溫度。由兩個單級壓縮循環組成的復疊式制冷循環，可達一60一一80℃的蒸發溫度，用一個單級壓縮系統和一個兩級壓縮系統所組成的復疊式制冷循環（可以是高溫級為單級，低溫級為兩級，或者相反）可以達到一80~一110℃的蒸發溫度。冷阱中排放溶劑裝置所用的制冷機，或者共熔點溫度很低的制品凍干時，其拎阱所用的制冷機，往往需采用復疊式制冷循環。
