基于以往的研究結果,Pons與Guilleminot等認為吸附式制冷系統應用于太陽能制冷系統是行之有效的。于1986年他們研制出一種采用
活性炭-甲醇工作對的平板型太陽能吸附式制冰機,系統結構如圖5-22所示)。
該太陽能吸附式制冰機在200/(m2·day)的太陽輻射條件下,每平方米集熱器制冰量接近6kg,太陽能制冷系數約為0.12,其性能在當時處于領先水平。

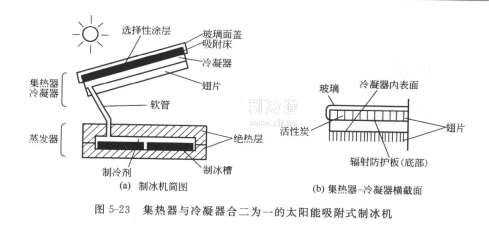

法國的Boubakri等采用活性炭-甲醇工作對的太陽能吸附式制冰機已初步商品化,其結構特點是將吸附集熱器和冷凝器合二為一,裝置結構如圖5-23所示19】。
其中吸附集熱器冷凝器由兩個厚90mm,集熱面積1m2,傾角20的不銹鋼殼體構成。上面殼體起到吸附集熱器的作用,表面涂有選擇性涂層,內部翅片起強化傳熱的作用。底部帶翅片的殼體起到空冷式冷凝器的作用。蒸發器
(蒸發面積0,3m2)置于絕熱良好
的制冰槽內(容積5.2L)。該裝置在南摩洛哥(Agadir,30°23'N,9°34'WG,平均輻射量19.54M0/m2,晝夜平均溫度分別為24℃和15℃)運行了兩年多時間,實現了一年中10%以上的日子制冰4kg/m2以上,太陽能制冷性能系數約0.12。

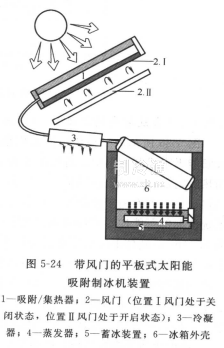

圖524所示為一種背部設有風門的、以活性炭-甲醇為工作對的太陽能吸附式制冰機,吸附/集熱器為單層玻璃蓋板的集熱器形式,冷凝器采用空氣自然對流冷卻2】。與以往的太陽能吸附式制冰機不同,該制冰機在吸附集熱器的背部
增設了風門,夜間風門打開以增強吸附器夜間的散熱性能。測試結果表明,在22~25M)/(m2·day)的太陽輻射條件下,該太陽能吸附式制冰機的太陽能制冷系數約為0.09~0.1,夜間所制的冰保留在冰箱里,白天可使冰箱里的溫度維持在5℃。與Boubakri等研制的太陽能吸附式制冰機相比,其制冷性能約提高35%。
