冰晶成冰漿蓄冷空調系統該系統流程圖較簡單，是一種將低濃度載冷劑

（如乙二醇水溶液）經特殊設計的制冷機組（稱之為超冰機）冷卻至凍結點溫度以下，使之產生非常細小直徑約為100pm而均勻的冰晶，與載冷劑形成泥漿狀的物質，經泵輸送蓄冰槽儲存，以提供尖峰負荷的需求，菩冰系統由于冰晶直徑極小，因此總的換熱面積大，融冰速率快。們由于儲冰槽小，不宜長時間儲冰，所以只適用于小容量蓄冷空調運轉模式，目前最大規模約為176kW。

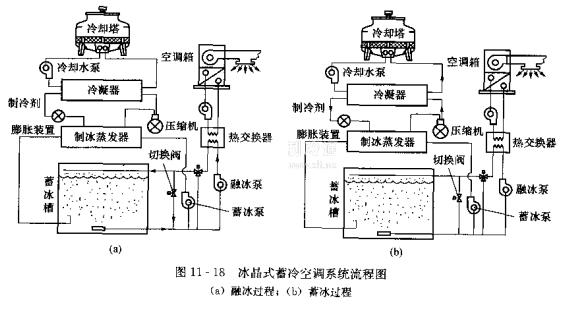

如圖11-18所示為冰品式蓄冷空調系統流程圖。蓄冰時【如圖11·18（b）所示】，由蓄冰泵將蓄冰槽底部6%的低濃度載冷劑送到制冷蒸發器，蒸發器內有包括液體攪拌機在內的雙重管熱父換器，外管為制冷劑蒸發器，內管通有載冷劑，當載冷劑被冷卻至冰點以下時即在管壁上產生冰品，攪拌機將冰晶刮下，與載冷劑混合成冰晶兩相液，由泵送回蓄冰槽冰晶懸浮于蓄冰槽上部，載冷劑沉于槽下部。隨著蓄冰過程的進行，蓄冰槽內的冰品儲量越來越多，底部載冷劑量減少，且濃度提高，制冰蒸發器內的制冷劑蒸發溫度也逐漸下降，直到蓄冰槽內冰晶量達到預定數量或載冷劑溫度低于設定點溫度時，停止制冰，完成蓄冰過

程。融冰釋冷時（如圖11-18（a）所示），混合溶液被融冰泵直接送到熱交換器向空調端提供冷量，升溫后的載冷劑離開熱交換器回流到蓄冰槽，將槽內的冰晶做化成水。由于冰晶接觸表面積大，冰晶溶解迅速，淺合溶液在約1~3℃時再被泵送到熱交換器，將空調冷凍水降溫，提供給空調負荷。

冰晶制冷機產品以加拿大Sunwell公司和美國Meller公司為代表，單臺最大制冷能力不超過100冷噸。以TS30型為例，其制冰能力為30冷噸，配有半封閉活塞式制冷機、水冷殼管式冷凝器、吸氣分液蓄液器、氣液熱器等。其特殊之處在于蒸發器部分，該機配有6個長度為1.83m的套筒式蒸發器，內管直徑約300mm。制冷劑R22從內外管之間的夾層內通過：冰/水雙相液為8%的乙：醇水溶液，在內管過冷。為了保

特內管內壁表面溫度均勻，配有一臺電動擦拭機，每臺負貴兩個套筒蒸發器。

該機外形尺寸為2.36m

（長）×1.75m（寬）×2.16m

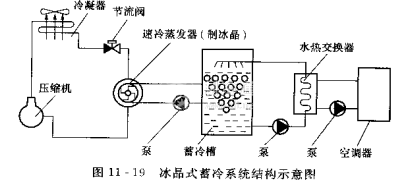

（高），可以制造冰晶，也可像普通冷水機組·樣生產冷水。系統結構示意圖如圖11-19所示
