分體式熱泵空調器

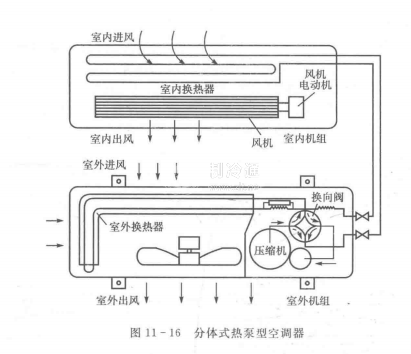

(1)結構分體式空調器又稱為分離式空調器,是將整臺空調器分為兩個組件后構成的,分別稱為室外機組和室內機組,見圖11-16。

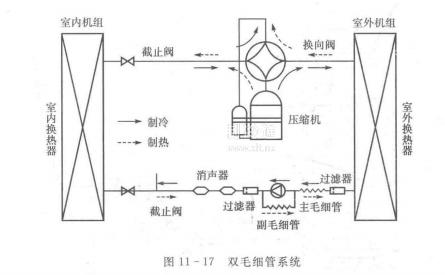

(2)制冷劑循環系統由于空調器作制冷運行和供熱運行時,壓縮機的壓力比和制冷劑的流量變化很大,因而制冷運行所需的毛細管長度與供熱運行所需的毛細管長度相差很大,為此采用雙毛細管系統,見圖11-17.供熱時,制冷劑先經過副毛細管再經過主毛細管;制冷時,制冷劑只經過主毛細管。與熱泵型窗式空調器相同,分體式熱泵空調器也用四通換向閥轉換制冷循環和供熱循環。
分體式空調器的主要優點如下:
①噪聲低。一般低于50dB(A),較窗式空調器低,
②室外換熱器有較好的熱交換條件。因換熱器置于室外,對外形尺寸的限制較小,換熱器傳熱面積和風量都可適當放大,不像整體式那樣受外形尺寸的限制。室內換熱器也有較大的換熱面積,因而分體式空調器的COP高于窗式空調器。
③外形美觀。根據需要可將室內機制成掛壁式、落地式,埋人天花板式等新穎式樣,為房間的家具布置增添色彩。
