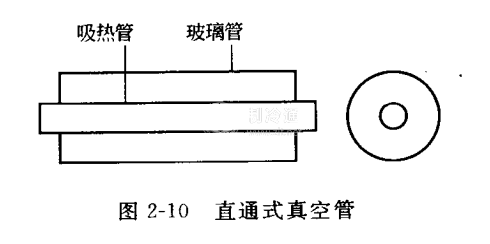

這種真空管主要由吸熱管和玻璃管兩部分組成(見圖2-10)。吸熱管表面有高溫選擇性吸收涂層。傳熱介質由吸熱管的一端流人,經太陽輻射能加熱后,從另一端流出,故稱為直通式。由于金屬吸熱管和玻璃管之間的兩端都需要封接,因而必須借助于波紋管過渡,以補償金屬吸熱管的熱脹冷縮。
直通式真空管的主要特點是:
·運行溫度高。可將真空管與聚光反射鏡結合組成聚焦型太陽集熱器,能達到很高的運行溫度(300~400℃) 。
·易于組裝。由于傳熱介質從兩端分別進出,因而便于真空管串聯連接。
世界上最著名的直通式真空管制造者是以色列Luz公司,后來該生產線被比利時Solel公司購得。Luz真空管歷經幾代發展,目前每根真空管長4m。將24根真空管串聯在一起,與孔徑為5. 176m的拋物柱面反射鏡組成總長為96m的聚焦型集熱器,聚光比82,單軸跟蹤陽光,工作溫度高達3 91 ℃,可用于太陽能熱發電,并己在美國加利福尼亞州的沙漠中先后建成9座太陽能熱發電站,總發電容量達354MW。為了跟蹤國際先進技術,北京太陽能研究所與中國科學院電工研究所、清華大學共同承擔了國家“八五”科技攻關項目,研制過長度為2m的直通式真空管,并與孔徑為5. 176m的拋物柱面聚光器配合,組成總長為8m且單軸跟蹤陽光的聚焦型集熱器樣機。
