1.安裝

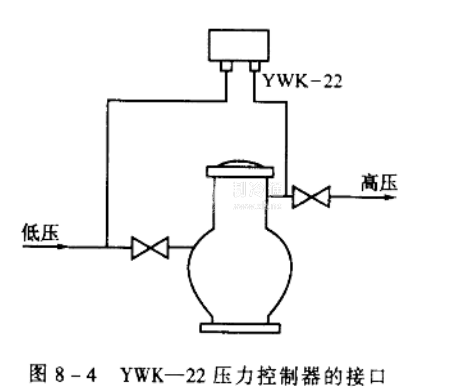

(1) YWK-22型壓力控制器的高壓氣源必須從制冷壓縮機高壓排氣閥前接出,低壓氣源必須從低壓進氣閥前接出,如圖8-4所示。
(2) YWK-11, YWK-12用作高壓調節因制冷壓縮機排氣管道上氣流條件不大理想,可接在油分離器后或高壓貯液桶上。
(3) YWK-11, YWK-12用作低壓或中壓控制,壓力信號接出處也應盡可能遠離壓縮機,以減少脈沖影響。在低溫、低壓下使用時,連接管高出隔熱層不得少于300mm,以免控制器殼體結霜。
2.調整
(1)壓力控制器主刻度的調整應先取下防松螺釘,然后轉動調節花盤,調節主彈簧的預緊力,從主刻度盤上讀出設定值。幅差調節也須轉動幅差調節花盤來實現。

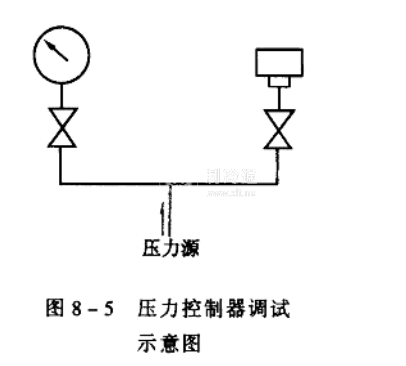

(2)對壓力控制器的特性調試(見圖8-5),可以與壓力控制器并聯接上一只標準壓力表,該壓力表的量程要包括這個壓力控制器的控制范圍。為取得壓力控制器的實際控制壓力值.可在壓力控制器的控制電路中接上指示燈。當指示燈的“亮”和“熄”的時候,從標準壓力表上讀得壓力控制器的實際控制值,檢查動作的靈敏度及控制誤差值。其壓力控制器的壓力源可以是氣壓源,也可以是液壓源。
