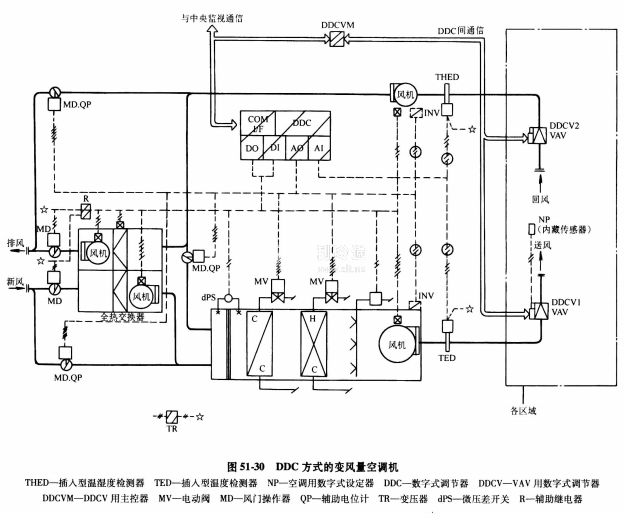

圖51-30所示為DDC方式的變風量空調機。該空調機采用雙盤管系統,附帶雙盤管式全熱交換器,室內溫度控制采用VAV(變風量)控制,空調系統采用送風溫度控制、回風濕度控制及靜壓控制。系統還具有預冷預熱功能,新風冷卻控制,VAV風量決定送風量控制,送風溫度負荷復位控制,并能與中央監視系統進行通信。
系統中采用全熱交換器,主要是將部分新風與部分排風進行熱交換,對新風進行冷卻或加熱控制,這樣可回收部分排風冷量或熱量。送風溫度負荷復位控制,是根據VAV的風量和室內溫度,來計算最佳的送風溫度的設定值,主要是在變風量空調機中,防止發生換氣量不足及熱輸出不足的情況發生。VAV風量決定送風量控制是根據VAV開度進行送風量控制,即合計所有VAV風量,結合空調機風機的轉速特性輸出轉速。另外為確保最小新風量及最小換氣量,系統要設定好最小轉數。
