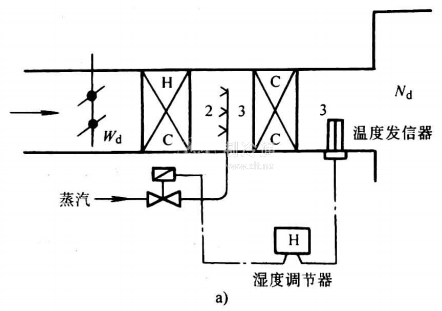

①濕度調節器的發信器裝在空調器出口，調節噴蒸汽量，控制送風空氣的相對濕度，其方案見圖51-20。

調節器可以是雙位動作(控制蒸汽電磁閥)，亦可以是比例積分調節動作。對于中央集中式空調系統，這種方案只需一套濕度調節器，濕度調節時反應迅速。缺點是僅感受、控制了送風濕度，若室內散濕量變化較大時，室內的相對濕度的變化不能被感受，故此方案僅能控制空調器出口空氣的相對濕度在給定的區域內，可能引起室內實際濕度未受控制而產生大的偏差。但對于一般舒適空調，相對濕度波動允許在±5%左右，故這一方案是可行的。實施這一方案時要注意:電路設計應保證風機停止運轉時，噴汽亦停;先關蒸汽調節閥，后停風機。防止在風管中凝結水分;空氣通過蒸汽加濕器時，最好有足夠高的溫度，以便吸收蒸汽中的水氣，故噴嘴位置宜在加熱盤之后。

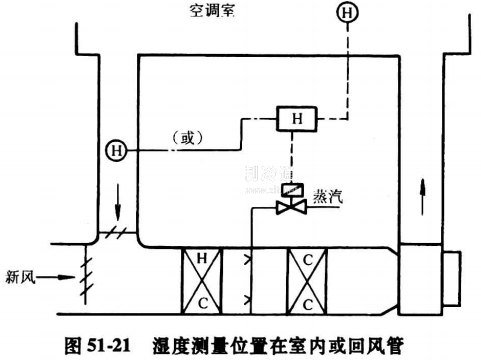

②濕度發信器直接裝在有代表性的房間中(或裝在回風管中)，如圖51-21所示。上述方案中，由控制點引起的濕度實際偏差，在本方案中可以消除。此時室內濕度調節精度，將取決于濕度調節器的動作規律、靈敏度及加濕對象特性。一般恒溫恒濕系統都采用此方案。凡室內散濕量較大場合均宜用此方案。

③降溫降濕系統的濕度調節，見圖51-22a濕度發信器裝在送風管或室內，濕度調節器控制空氣冷卻器的進液電磁閥，來調節室內濕度。
