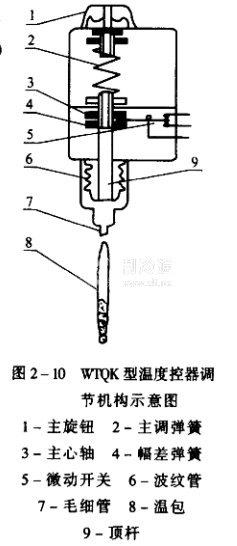

常用的WTQK-11和WTQK-21型溫度控制器也是壓力式的。其原理見圖2-10。

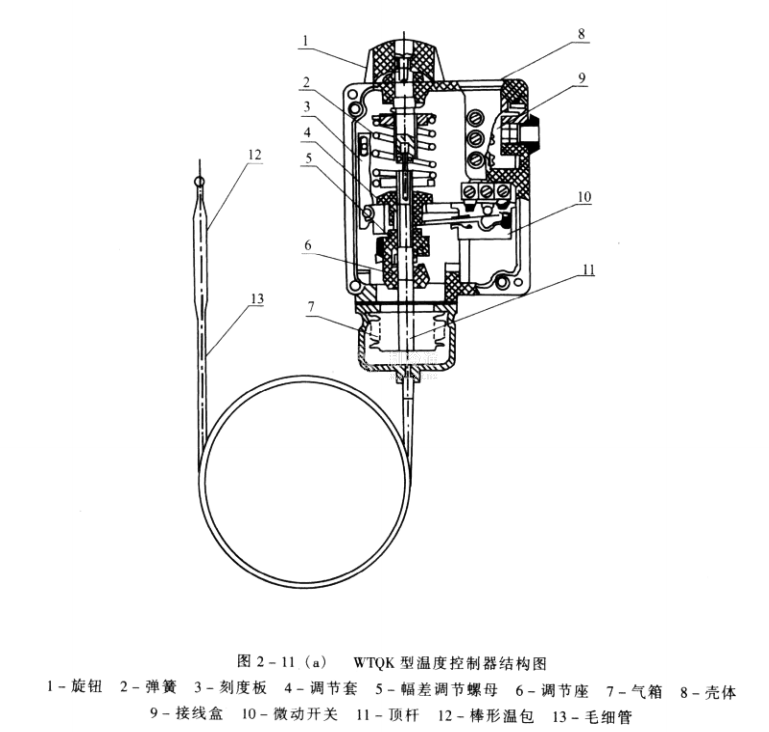

WTQK型溫度控制器的感溫系統也是由溫包、毛細管及波紋管組成。原理與WTZK-50型溫度控制器感溫系統的原理相同。但溫包的形式有棒式和螺旋式兩種,螺旋式溫包比較適合于某空間的溫度測量,棒式溫包則用于容器或管道的溫度測量。WTQK型溫度控制器結構見圖2-11。
WTQK型溫度控制器的工作原理是,當被測溫度升高時,溫包及波紋管內壓力也升高,這時頂桿的頂力大于主調彈黃力,頂桿上移,使微動開關動作;當沮度下降到下限時,主彈簧推動頂桿下移,微動開關復位。
微動開關的動作,是由頂桿力和主調彈簧力比較的結果決定的。調節主旋鈕改變主調彈簧力,就可以改變控制器微動開關動作時的溫度值。該溫度值可以從刻度窗口上讀出來,它指示的是下限溫度值。上限溫度=下限沮度+幅差。轉動幅差調節盤螺母.可以改變幅差調節盤向上撥動微動開關傳動桿的行程,從而改變幅差的大小。幅差調節盤螺母上的1~10格,每格所對應幅差隨所設定主刻度而異。一般來說,螺母上的數字大,所對應的幅差也大些,其值既可由實驗確定,也可以查閱儀表使用說明書上的幅差對照圖。
