這種卸車方法,適用于冬季低溫地區,并具有蒸汽的儲配站。它升壓速度較快,但工藝流程較復雜。需幾個崗位密切配合。

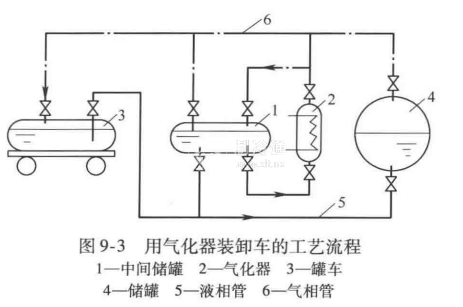

(1)工藝原理用氣化器卸車的工藝流程如圖9-3所示。
罐車氣相管與氣化器相接,液相管與儲罐液相管相接。氣化器將液化石油氣氣化后,輸人罐車升壓,造成罐車與儲罐間的壓差,將液輸入儲罐。
氣化器用蒸汽加熱,液化石油氣由中間儲罐供給。
(2)安全操作規程
1)接受并檢查卸車任務單,了解任務要求。
2)檢查儲罐液位、壓力、溫度及管路情況,確定卸車方案。
3)接好罐車接地線及裝卸管路的氣相管、液相管。開啟罐車氣相緊急切斷閥、氣相閥門。
4)開啟氣化器氣相閥門、蒸汽管路閥門,按規定起動氣化器。稍開中間儲罐液相閥門,向氣化器供液,氣化后輸入罐車升壓。
5)當罐車達到規定壓力時,開啟儲罐、棧橋(或裝卸柱)液相閥門;開啟罐車液相緊急切
斷閥、液相閥門,開始卸車。
6)卸車過程中,要注意保持卸車壓差,不斷檢查作業情況,發現異常情況要及時處置。
7)卸液快結束時,氣化器按規定停車,關閉蒸汽管路閥門、中間儲罐液相閥門。利用罐車余壓卸車。
8)卸液結束,關閉全部液相閥門。
9)先開啟中間儲罐氣相閥門,再使氣化器氣相閥門與中間儲罐相通,再關閉罐車氣相閥門。應注意,氣化器的氣相閥門時刻要與一個儲罐的氣相空間相通,以免發生超壓事故。
10)安全處理連接膠管中的余液、余氣后,卸下膠管和接地線。
11)檢查作業情況,合格時雙方簽字;填寫運行記錄。
12)在符合安全要求的條件下,罐車離開作業點。
