(1)設計條件 某工程房間尺寸為l4m x 14m x2.6m,位于建筑物的中間層(西南向),頂棚、壁面及地而均有保溫隔熱措施。室內溫濕度條件為:室溫(23±0.5)℃,相對濕度50%±2%。內部發熱負荷有試驗機器發熱量10kW, 3人,照度為800lx(相當于25W/M2),室內無局部排氣設備。
(2)總體規劃 由于所處位置對高精度恒溫恒濕要求不利,故在布置上設備套間方式,主室的周圍為套間(緩沖空間)兼作空調機房,并保持(23±2)℃的空調要求。此外,為了防止進出時門的開閉對主室的干擾,進主室先通過前室。前室要求達到溫度(23±1)%,相對溫度50%±5%的水平。
(3)空調風量確定 按室內負荷(夏)為21.5kW(其中圍護結構負荷占26.2%),熱濕比約+∞,送風溫差<10℃,換氣次數取15次/h(對應于恒溫精度為±0.5℃),確定風量為7680m3/h,相應的送風溫差為8. 5℃,故出風溫度為14.5℃。冬季圍護負荷較小,且為負值。若采用夏季風量,經計算送風溫差為3.0℃,即送風溫度為26℃。新風量按30m3/ ( h·人)計,或按維持室內正壓要求(取相當于1.0次/h的換氣量)取新風為510m3/h。
(4)空調系統設計

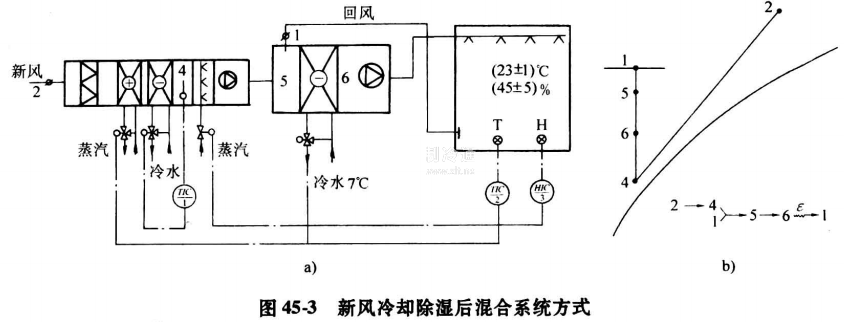

1)系統方式(見圖45-3)。采用新風單獨處理的定露點方式,在主空調機內經處理到室內空氣露點狀態的空氣,與室內回風相混合,并經冷卻后送入室內,在新風空調箱和主空調箱內均設有冷卻器、加熱器和加濕器,供調溫調濕用。

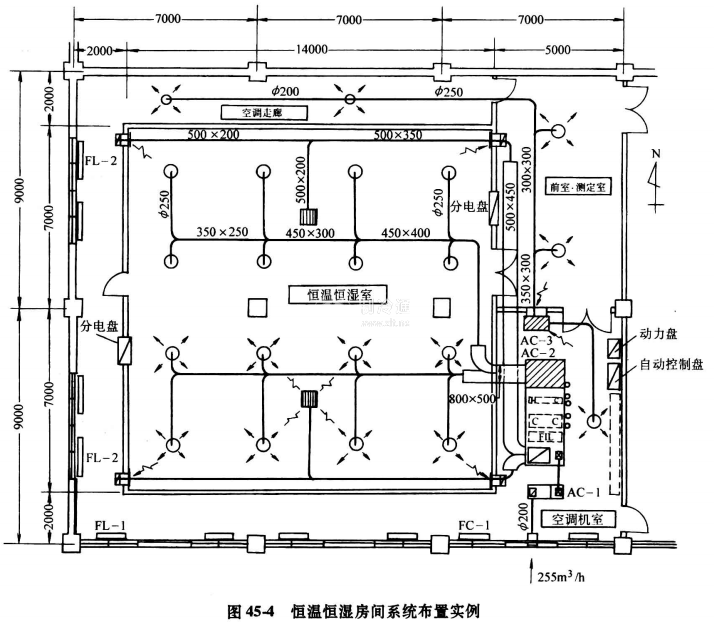

2)系統布置如圖45-4所示。分別設置AC-1(新風AHU),AC-2(主AHU)及AC-3(前室用AHU)三個空調處理箱。
對于系統控制則分別根據控制精度來配置,如對室溫±(2-3)℃及相對濕度±(10-15)%者用雙位控制;對±(1~2)℃,± (5~10)%者采用比例控制(電氣式比例動作);對于±0.5℃及± (2~5)%的系統,則采用比例+積分+微分控制(電子式PID動作)。對于AC-1系統是以濕度控制為主體,以保證送風含濕量一定;對AC-2系統則以溫度為主體,除了在系統起動時有一定的熱濕調節負荷外,正常運行時是比較穩定的。
