低溫液體從生產廠到用戶的貯存設備,需要經過若干次的轉移輸送。如從大型貯存容器轉輸至運輸槽車,運輸槽車轉輸至用戶容器,或小型容器向試驗設備充注。輸送方法可采用壓力輸送和低溫液體泵輸送。

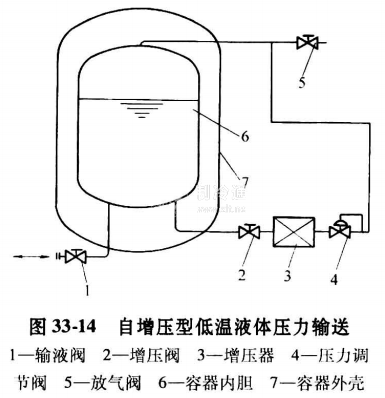

(1)壓力輸送這是使供液容器的壓力高于受液容器,低溫液體在壓力差的作用下,從供液容器流向受液容器。供液容器的增壓方法有兩種:一是壓縮氣體增壓;二是用供液容器的少量低溫液體,通過自增壓器汽化增壓。采用壓縮氣體增壓時 , 應考慮所使用壓縮氣體是否會對所輸送的低溫液體產生不利影響。通常,容量比較大一些的低溫液體容器都設置有自增壓器,可以很方便地進行液體輸送。圖33-14所示為自增壓型低溫液體壓力輸送。
(2)低溫液體泵輸送低溫液體泵有離心式和往復式兩種。離心式泵工作壓力較低,流量大,適應于大型低溫液體的輸送。往復式泵工作壓力高而流量小,常用于充瓶系統。
(3)低溫液體輸送管路因輸送的低溫液體種類、輸送流量、輸送距離、使用周期的不同,采用的輸送管路;型式也有所不同。
