低溫液體貯運設備的支承結構，是設計時需要予以重點考慮的問題，因?yàn)橹С袠?gòu)件導入內容器的熱量，在總的漏熱量中占很大的比例。減少支承構件的漏熱覺是設計人員煞費苦心的事情，與此同時，又必須考慮支承構件有足夠的強度。

拉桿或鋼纜型支承是使用比較普遍的方式，根據不同的情況還有頸管型支承、鋼帶焊接支承、鞍座支承、壓塊支承和疊片式支承等。

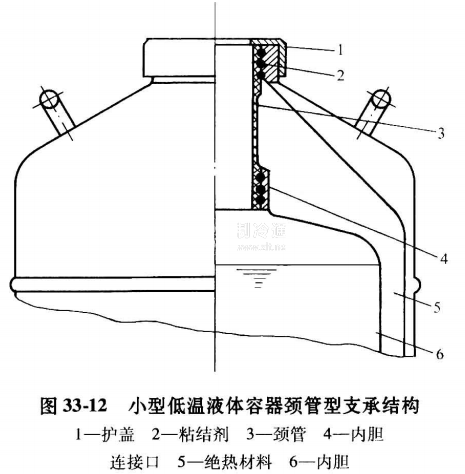

(1)頸管型支承結構 小型低溫容器由于存貯容量小，對蒸發率的要求更高，為了減少支承構件的固體導熱，在設計支承結構時，在滿足強度要求的前提下，盡可能減少構件的截面積和增加有效導熱長度。小型低溫容器大多采用頸管型支承的結構，如圖33-12 所示。

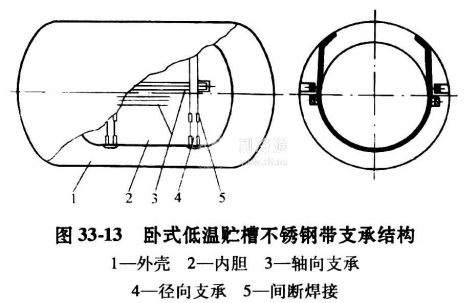

(2)拉桿型支承結構 臥式低溫槽不銹鋼帶支承結構見圖33-13所示。
