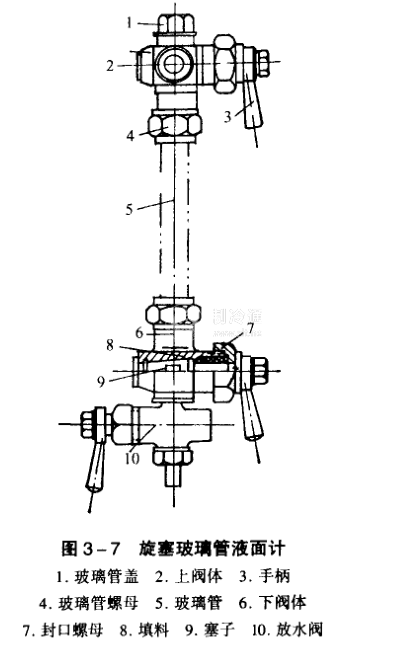

玻璃管式液面計的結構簡單,由上閥體、下閥體、玻璃管和放水閥等構件組成(如圖3-7)。安裝維修方便,通常在工作壓力0.6 MPa和介質為非易燃易爆或無毒的容器中。
用于容器上的玻璃管式液面計有定型產品,玻璃管的公稱通徑為4515 mm和4525 mm兩種(其尺寸見表)。玻璃管直徑過小易產生毛細管現象,液位顯示會與實際液位稍有偏差。液面計玻璃管的中心線與上、下閥體的垂直中心線應互相重合,否則在安裝和使用過程中玻璃管容易損壞。液面計應有防護罩,防止玻璃管損壞時介質外溢造成事故。防護罩最好用較厚的耐溫鋼化玻璃板制成,將玻璃管罩住,但不影響觀察液位。防護罩也有用鐵皮制作的,為了便于觀察液位,在防護罩的前面應開有寬度大于12 mm、長度與玻璃管可見長度相等的縫隙,并在防護罩后面留有較寬的縫隙,以便光線射入,使壓力容器操作人員清晰地看到液位。
