管殼式換熱器:制冷劑蒸發使水或鹽水/防凍劑等液體冷卻。它的主要結構形式包括:①制冷劑在管內沸騰蒸發,冷卻在殼體內沿管束方向流動的由擋板反復轉向的液體;②制冷劑在殼內管外沸騰蒸發,冷卻周圍的管內通過的液體。這種換熱器在冷鏈物流冷庫主要應用在油冷卻器上。

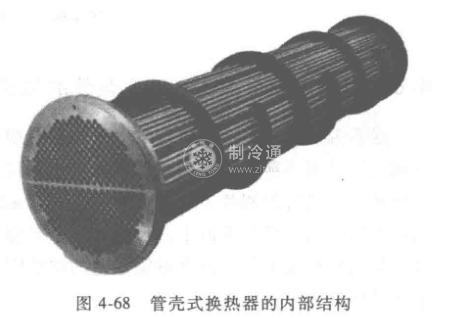

這種換熱器(圖4-68)已經有悠久的歷史。一些著名的生產廠家在選型計算上有專門的選型軟件,只要輸人相關需要的參數和要求,就能自動選擇出符合要求的設備,這里不做詳細介紹。這種設備的優點是:制冷量大,用于傳熱的介質的清潔度要求不高。缺點是:體積大,傳熱系數較低,制造用的材料多。
