分液器(Distributor)主要用于直接膨脹供液,它的作用是把經過膨脹閥節流后的制冷劑,均勻地分配到蒸發盤管的各個回路中。分液器由彈簧卡環、節流孔板、分液器殼體以及分流管組成,如圖4-28所示。
分液器(圖4-29)的分液原理:
1)制冷劑的氣液混合物的流速在經過節流孔之后速度增加了。
2)通過孔而產生的湍流壓降提供均勻混合。
3)制冷劑混合物以錐形分液,同時仍然保持高速度。
4)制冷劑混合物均勻地分配到各個回路中。

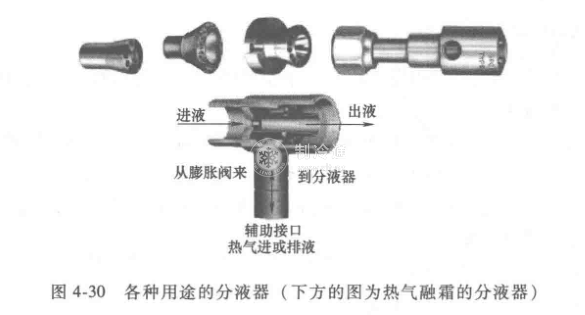

分液器對直接膨脹的冷風機供液非常重要。不同的制冷劑以及不同的制冷量、不同的用途(熱氣融霜、熱氣旁路融霜、熱泵、熱回收等)有不同形式的分液器,如圖4-30所示。
由于直接膨脹供液在工業制冷系統應用不多,這里不做詳細介紹。
