冷風機又稱為空氣冷卻器。在冷風機中,制冷劑流經傳熱管,空氣通過管的外表面。管外通常設置各種翅片,以加強傳熱.即翅片被固定在管的外表面,而空氣在翅片之間流動。
冷風機的主要組成部分是傳熱管、管板、翅片、排水盤和風扇。
傳熱管內流動的是制冷劑。最常用的管材有碳鋼、銅、鋁、不銹鋼。使用氨制冷劑時除銅管外其他三種材料均可用,大多數氟利昂系統采用銅盤管。
在每一根盤管的終端有塊支撐板,這塊支撐板稱為管板,管通過孔板。這些孔在孔板及翅片上的圖案分為同軸(又稱正排管,英文稱為In-line)或交錯(又稱錯排管,英文稱為Staggered)。目前的管板設計上又增加了支撐孔,這些支撐孔上均布穿人幾根支撐桿把盤管和翅片整體支撐起來,而原來的用于支撐盤管的孔變成懸浮孔。這樣的設計適用于熱氣融霜。在熱氣融霜時管子由于內部受熱而膨脹,原來的支撐孔如果不是懸浮孔,熱脹冷縮會造成管材損壞影響使用壽命。
下面介紹冷風機是如何進行選型和設計的。

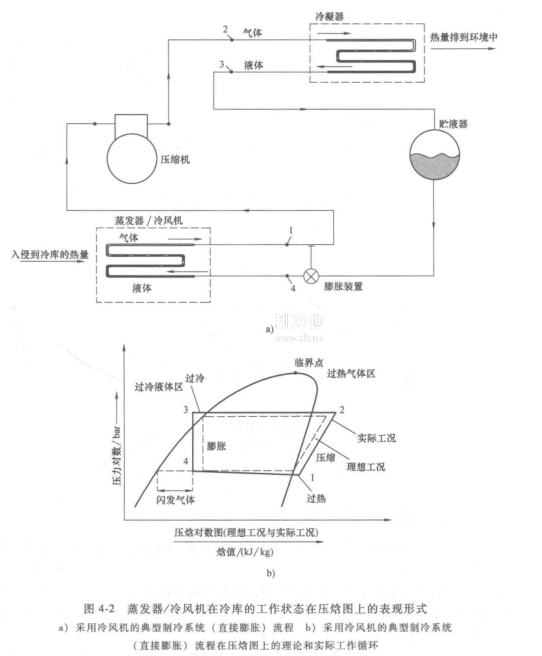

首先了解蒸發器/冷風機在冷庫的工作狀態在壓熔圖上的表現形式,圖4-2a是采用冷風機的典型制冷系統(直接膨脹)流程,圖4-2b是該流程在壓焓圖上的表示。

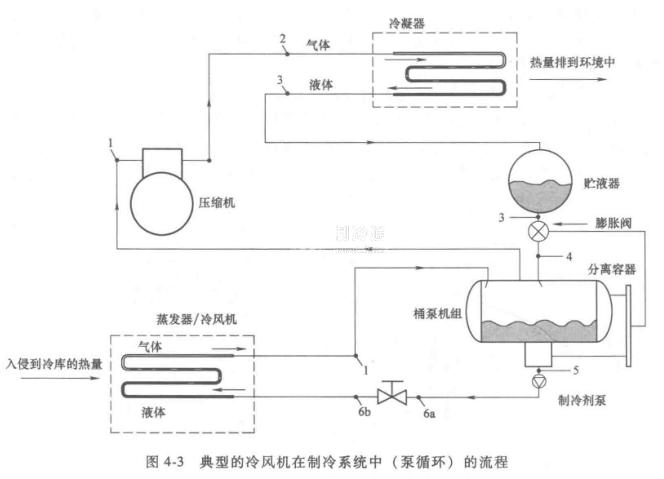

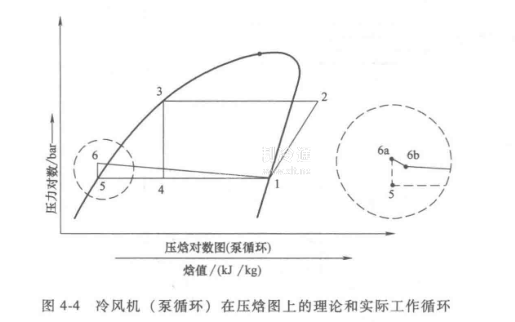

圖4-3是采用冷風機的典型制冷系統(泵循環)流程。圖4-4是該流程在壓焓圖上的表示。
