正如所有容積式壓縮機一樣,容量調節可由轉速或吸氣節流來調節。理想的容量調節應是:①從100%~10%連續調節;②有高的部分負荷效率;③能卸載起動;④不改變可靠性。容量調節的最佳選擇應是變?nèi)莘e和變速調節兩種方法。
(1)容量調節滑閥。用于容量調節的滑閥是一個平行于轉子方向滑動的調節閥。它們被安裝在接近高壓,面對著兩個轉子孔。可旁通變?nèi)萘康臍怏w返回吸氣側,其旁通量取決于滑閥的位置。

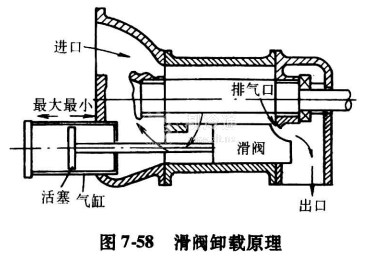

1)調節排出口孔的容量調節滑閥。此種型式的滑閥被置放在高壓側區域。它不但調節容量,而且在部分負荷時,還改變徑向排出孔口的位置,其軸向排出孔口被設計成能提供最佳部分負荷性能而不損失滿負荷性能。圖7-58所示為最常用的一種原理圖。
2)不調節排出口孔的容量調節滑閥?;y被置放在高壓側區域外,僅調節容量,不調節徑向排出孔口的大小。
第一種是常用的,是現有調節方法中的最有效的一種。由于它能在部分負荷時,間接地修正內容積比,可以不通過大的滑閥移動而達到大的容量降。

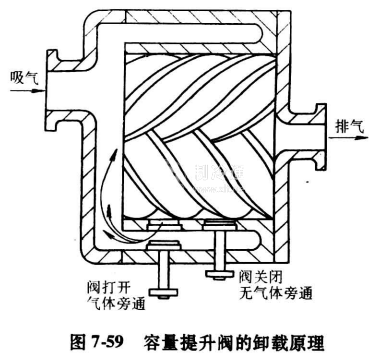

(2)容量提升閥。容量提升閥或柱塞閥可以調節壓縮開始時間,這是一種有級調節方法。但這種方法不能像滑閥那樣提供部分負荷時的最佳效率,因為在部分負荷時,會造成欠壓縮。圖7-59示出容量提升閥的卸載原理。
