螺桿壓縮機的工作原理

   2021-01-05 和平2038
核心提示:一般將雙螺桿壓縮機稱為螺桿壓縮機。由于其具有結構緊湊,能適用于大壓比的工況,對濕行程不敏感,有良好的輸氣量調節特性、維護方便等特點,是制冷和空調工程的一種理想的主機。

一般將雙螺桿壓縮機稱為螺桿壓縮機。由于其具有結構緊湊,能適用于大壓比的工況,對濕行程不敏感,有良好的輸氣量調節特性、維護方便等特點,是制冷和空調工程的一種理想的主機。20世紀50年代后,當它開始用于制冷裝置時,就顯示出許多獨特的優點,很快就占據了大容量活塞式壓縮機的使用范圍,而且正向中等容量范圍迅速延伸。采用的制冷劑有R22, R717R134a, R407C, R404AR507HFCS。其功率范圍約為150~2000kW,甚至更大些。這類壓縮機也分為開啟式、半封閉式和全封閉式、單級和多級機等。

螺桿壓縮機是靠氣缸中一對螺旋轉子相互啃合旋轉造成由齒型空間組成的基元容積的變化,實現了對制冷劑氣體的壓縮。壓縮機形的氣缸3里有一對轉子,其中一個有凸齒的稱陽轉子6,另一個有凹齒格的稱陰轉子2,氣缸的左右由吸氣端蓋1和排氣端蓋5封住,一對轉子就支承在左右端蓋的軸承上。轉子之間及轉子和氣缸、端蓋間留有很小的間隙。在吸氣端蓋和氣缸上部設有軸向和徑向進氣口,在排氣端蓋和滑閥端部設有軸向和橫向排氣孔口。

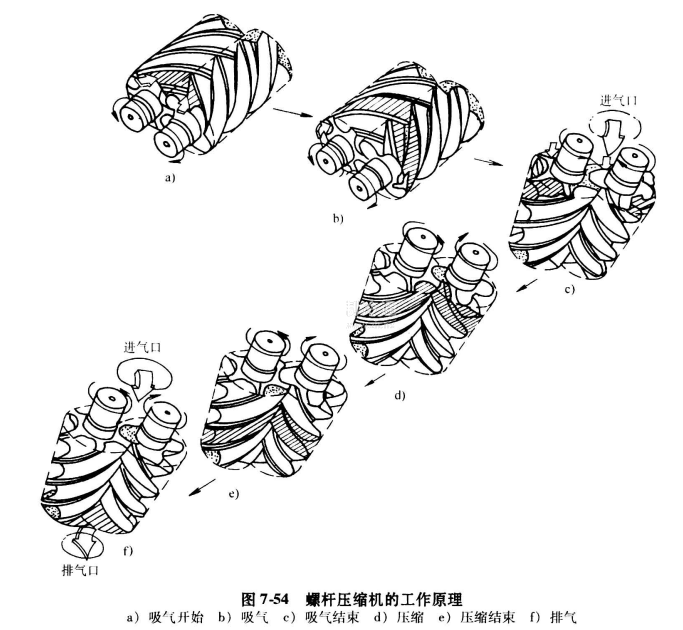

螺桿壓縮機的工作原理見圖7-54(各分圖是由下向上的仰視圖。當壓縮機運轉時,陽轉子帶動陰轉子(也有由陰轉子帶動陽轉子的結構)由陰陽轉子凹凸齒槽、嚙合密封線與聲(缸和端蓋內壁所圍成的人字形基元容積不斷變化。當從元容積由蛟小向最大變化時,它與徑向和軸向吸氣口相通,進行吸氣過程(見圖7-54a, b, c)。當基元容積達到最大時,便與吸氣口隔開,吸氣結束。此后,基元容積由最大逐漸變小,開始氣體的壓縮過程(見圖7-54d、 e)。當基元容積內氣體壓力升到一定值時,便開始與軸向和徑向排氣口接通,進行排氣過程(見圖7-54f),直到基元容積變為零為止。上述過程,隨著轉子連續運轉,重復地進行。
