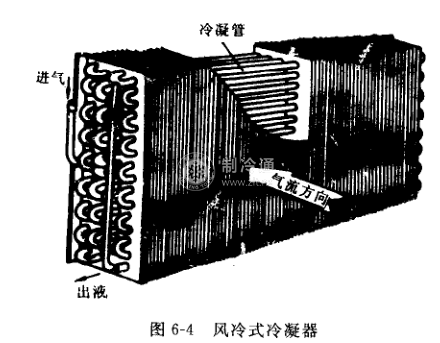

風冷式冷凝器,如圖6-4所示,制冷劑在管內被冷卻降溫凝結為液體,空氣在管外流動而起到對制冷劑冷卻作用的冷凝器。由于空氣的傳熱性能遠較水差,所以這種冷凝器的體積較大。風冷式冷凝器按其氣流流動方式又分為自然對流式和強迫對流式兩種。
自然對流式冷凝器是靠溫差而引起的空氣自然流動起冷卻作用的。其冷凝管可布置在鋼板上或焊在鋼絲網上。這種冷凝器適用于小型制冷機,如電冰箱等。
強迫對流式冷凝器依靠空氣受迫流動流過管組起冷卻作用。這種冷凝器采用分組并列的盤管,借左右兩側板固定。制冷劑蒸氣在管內冷凝,空氣在風機作用下在管外橫向流過。為使結構緊湊,這種冷凝器一般制成長方體型。由于風冷式冷凝器空氣側的放熱系數較小,為強化傳熱,多采用肋片管。一般采用厚0. 2-0. 6mm的銅片或鋁片制成套片套裝在基管上,其片距約為3-5mm。用于小型制冷機的風冷式冷凝器多與壓縮機裝在一起,冷凝風扇可直接裝在壓縮機或電機動軸頭上。
風冷式冷凝器具有使用方便、結構簡單、重量輕、不耗水等優點.缺點是換熱效果較差。
