風冷螺桿式冷水/熱泵機組的結構與主要部件——四通換向閥

   2020-11-30 和平2598
核心提示:有無四通換向閥是單冷機組和熱泵機組的主要區別。四通換向閥可實現風冷螺桿式機組在制冷和制熱模式下的切換。

有無四通換向閥是單冷機組和熱泵機組的主要區別。四通換向閥可實現風冷螺桿式機組在制冷和制熱模式下的切換。

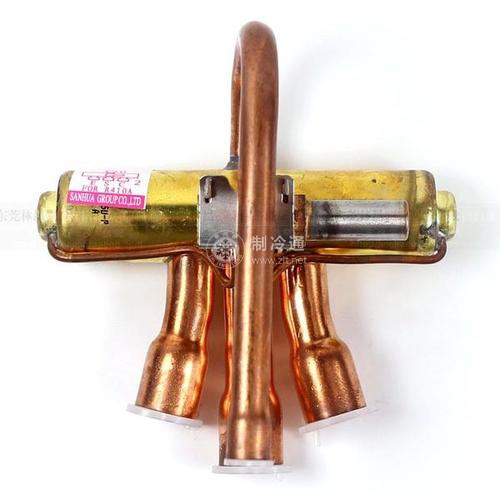

四通換向閥主要由四通氣動換向閥(主閥)、電磁換向閥(控制閥)及毛細管組成。閥內由滑塊、活塞組成活動閥芯主閥閥體兩端有通孔可使兩端的毛細管與閥體內空間相連通,滑塊兩端分別固定有活塞,活塞兩邊的空間可通過活塞上的排氣孔相通。控制閥由閥體和電磁線圈組成。閥體內有針型閥芯。主閥與控制閥之間有三根(或四根)毛細管相連,形成四通換向閥的整體。


四通換向閥處于工作狀態的時候,主要分為通電狀態和斷電狀態。通電狀態對應機組制熱模式.斷電狀態對應機組制冷模式。主閥的管口4連接于壓縮機高壓排氣口管口2連接于壓縮機低壓吸氣口。1、3兩個管口分別連接蒸發器的出氣口和冷凝器的進氣口。管口3接冷凝器的進氣口管口1接蒸發器的出氣口。當電磁閥不通電時系統工作于制冷狀態,控制閥因彈簧1的作用,閥芯移至左端,處于釋放狀態,此時毛細管EC連通。因為E接在低壓吸氣管上所以毛細管C及主閥內左端空間均為低壓,高壓氣體由主閥管口4入主閥,經活塞Ⅰ的排氣孔使主閥內的右端空間成為高壓,推動主閥閥芯移至左端,管口2與管口1連通而管口4與管口3連通,系統形成制冷循環狀態。當電磁閥通電時,電磁力吸動控制閥閥芯向右移動,毛細管ED相連。主閥內右端空間成為低壓,高壓氣體經活塞Ⅱ的排氣孔進入主閥內左端空間,推動閥芯移向右端,管口2與管口3連通而管口4與管口1連通,蒸發器、冷凝器的功能對換,系統轉換成制熱循環狀態。
