螺桿式水冷冷水機組的制冷劑充注量一般較大,需要先用推拉法回收液態制冷劑。可按如下步驟操作:
(1)將制冷劑回收裝置壓縮機中的潤滑油換成需要回收的制冷機組冷凍潤滑油。
(2)用推拉法回收制冷劑時,制冷主機及回收裝置可以不開冷卻水或冷卻風機。

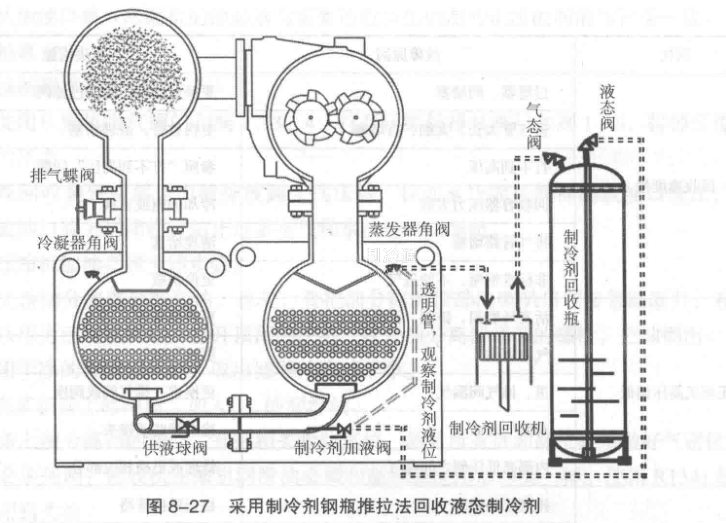

(3)將制冷機組、制冷劑回收裝置、制冷劑回收容器按圖8-27連接。連接管盡可能選用較短軟管,軟管兩端最好帶閥門,方便換制冷劑鋼瓶時的操作。制冷機組液態閥處最好安裝一個視液鏡。
(4)可以在機組的加液閥與蒸發器角閥處連接一根透明加液管.可以觀察到制冷機組的液位。
(5)打開回收裝置及回收容器上所有閥門。
(6)從回收裝置上的真空閥對新連接管路、制冷劑回收容器、制冷劑回收裝置一起進行抽真空,其他備用制冷劑鋼瓶可單獨進行抽真空。如果制冷劑鋼瓶剛回收過同種制冷劑,該制冷劑鋼瓶可以不抽真空。建議真空度能抽到5 mmHg,保持真空30min無明顯回升。
(7)抽真空完成后,關閉制冷劑回收裝置上的真空閥,關閉真空泵。
(8)關閉制冷劑鋼瓶氣態閥。
(9)在進行制冷劑回收工作時,如無特殊情況不要切斷制冷機組的供電,以便觀察機組制冷系統的壓力、溫度變化。
(10)開啟制冷機組液態閥。由于制冷劑鋼瓶初始是真空狀態,制冷機組中的液態制冷劑會因壓差自動流入制冷劑回收容器。
(11)當制冷機組與制冷劑回收容器的壓差接近平衡時,液態管路視鏡會看不到制冷劑流動或連接軟管不再抖動(液態流動時制冷劑軟管會抖動)。此時開啟制冷劑回收容器上的氣態閥門,再啟動制冷劑回收裝置。
(12)制冷劑回收裝置的運行電流不能超過制冷劑回收裝置的額定電流,如果過大可關小制冷劑回收裝置上的氣態閥門。
(13)制冷劑回收裝置上的壓縮機油位(除無油壓縮機)如果低于壓縮機視鏡下沿時需要馬上進行補油。如果有手動油泵可以在壓縮機運行中直接補油,無手動油泵需停止運行回收裝置,關閉回收裝置上進氣與排氣閥門,將回收裝置抽成真空后補油。補油后的油位最高建議在壓縮機視鏡的3/4高度處。
(14)制冷劑回收時要注意制冷劑回收裝置的各壓力、溫度變化情況,如有異常應及時停止制冷劑的回收,查清原因。
(15)制冷劑回收至制冷劑回收容器最高液位不能超過其總容量的80%(按制冷劑回收容器名牌標注的容量,制冷劑溫度變化后體積會有相應變化),有條件時可采用稱重法或利用制冷劑回收容器的溫差來判斷。可使用熱成像儀、點溫計、手摸、鋼瓶結露情況來判斷。回收的制冷劑溫度較低,制冷劑鋼瓶的溫差較大,能看到結露現象,用手摸也能明顯地感覺到溫差。長時間停機的制冷機回收制冷劑時其溫差一般比較小,用熱成像儀與點溫計來判斷比較準確。
(16)當制冷劑回收容器液位達到80%時需更換制冷劑鋼瓶。一般情況下在制冷劑回收工作開始前將備用制冷劑回收容器進行抽真空,如有些制冷劑回收容器中有部分制冷劑,可直接投入使用,接軟管時需將管路中的空氣排掉。
(17)制冷劑回收直到制冷機組中不再有明顯的液態制冷劑時,推拉法回收液態制冷劑工作就告完成。
(18)當液態制冷劑回收結束后,可進人回收氣態制冷劑階段。
(19)對已經灌有制冷劑的回收容器應做好相應標識。
(20)將制冷劑鋼瓶移至合適的地方(避免日曬雨淋的干燥陰涼、無碰撞危險處)。
(21)如果不需要繼續回收氣態制冷劑,可拆除制冷劑回收裝置并將其移至妥善位置,
并在機組相應位置上掛上標簽牌。
