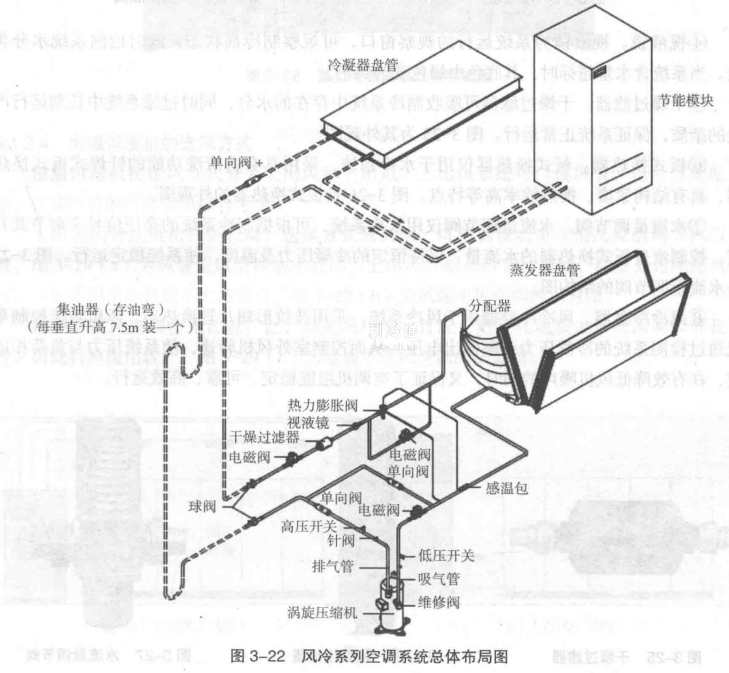

制冷部分主要由壓縮機、蒸發器、熱力膨脹閥、視液鏡、干燥過濾器、冷凝器等部件組成。水冷系統的冷凝器(多為板式換熱器，并配備水流量調節閥)可放置在室內，而風冷系統的冷凝器放置在室外。圖3-22為某品牌恒溫恒濕機房風冷系列空調系統的總體布局圖。

①壓縮機。壓縮機采用了某品牌高效渦旋式壓縮機，渦旋式壓縮機具有振動小、噪聲低及可靠性高等特點。

②蒸發器。蒸發器采用風冷翅片管換熱器。為提高傳熱效率，采用親水處理的開窗翅片、內螺紋銅管，分配器保證制冷劑在每個回路分配的均勻性。

③熱力膨脹閥。節流裝置采用外平衡式熱力膨脹閥，在室內或室外環境溫度變化時，可根據制冷系統的運行情況自動調節制冷劑流量.以適應負荷的變化。

④視液鏡。視液鏡為系統運行的觀察窗口，可觀察制冷劑狀態，同時檢測系統水分含最。當系統含水最超標時，其底色由綠色變?yōu)辄S色。

⑤干燥過濾器。干燥過濾器可吸收制冷系統中存在的水分，同時過濾系統中長期運行產生的雜質，保證系統正常運行。

⑥板式換熱器。板式換熱器僅用于水冷系統，采用具有自清洗功能的釬焊式板式換熱器，具有結構緊湊、換熱效率高等特點。

⑦水流量調節閥。水流量調節閥僅用水冷系統，可根據制冷系統的高壓信號來調節其開度，控制流過板式換熱器的水流量，保持恒定的冷凝壓力及溫度，使系統穩定運行。

⑧風冷冷凝器。風冷冷凝器用于風冷系統，采用波紋形翅片管換熱器。風機轉速控制系統通過檢測系統的冷凝壓力調整翰出電壓，從而控制室外風機轉速，使系統壓力與負荷相適應，在有效降低風機噪聲的同時，又保證了空調機組能穩定、可靠、高效運行。
