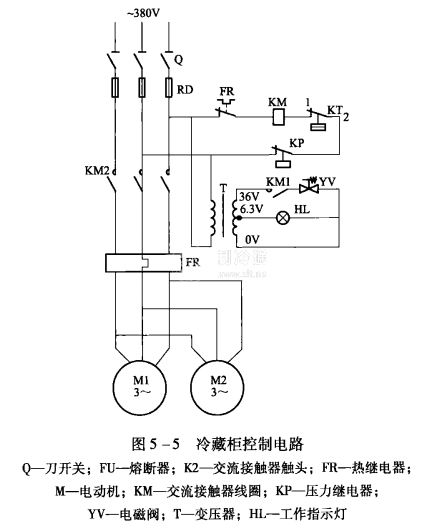

圖5 -5是一種自動控溫的冷藏柜控制電路。冷藏柜內溫度的控制由溫度控制器自動調節。圖中標出的1和2是溫度繼電器KT接線端子的標號，常溫時為閉合觸點，降溫達到預定值觸點斷開。

一般冷藏柜的冷藏溫度定為-5℃，出廠時已調定。從控制電路圖5-5中還可看出，交流接觸器KM停、開的控制回路由溫度繼電器KT、壓力繼電器KP、熱繼電器FR等動斷觸點組成，整個回路處于閉合狀態，當組合開關Q接通電源后，制冷壓縮機和風機立即隨之起動，柜內溫度逐漸下降，待達到溫度繼電器預調溫度(-5℃)時，動斷觸點斷開，使控制回路切斷，制冷壓縮機和風機停轉，制冷系統暫時處于不工作狀態。柜內溫度逐漸回升，當溫度到溫度繼電器調定回差值(差值一般定為3~5℃)時，動斷觸點復位，制冷壓縮機和風機再次運轉，使冷藏柜內溫度再次下降。按以上程序往復循環，使冷藏柜內溫度維持在一定范圍內。
