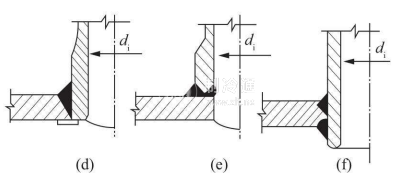

接管補(bǔ)強(qiáng)如圖7一14(d)-(f)所示，即在開孔處焊上一段加厚的短管，這種結(jié)構(gòu)的特點(diǎn)是接管的加厚部分正處于最大應(yīng)力區(qū)域內(nèi)，故能有效地降低應(yīng)力集中系數(shù)。

接管在殼體上的放置方式可分為平置式[圖7一14(e)]、平齊插入式[圖7一14(d)〕和內(nèi)伸插入式「圖7一14(f)]。試驗(yàn)結(jié)果表明，完全焊透的內(nèi)伸插入式結(jié)構(gòu)最佳。未焊透的內(nèi)伸插入式疲勞壽命雖然較完全焊透短，但制造方便且壽命比平齊插入管要長(zhǎng)。這兩種類型的接管在國(guó)外原子能壓力容器上均已采用，焊接質(zhì)量高以及轉(zhuǎn)角焊縫經(jīng)過打磨圓滑，抗疲勞效果更好。試驗(yàn)還發(fā)現(xiàn)，焊縫經(jīng)磨削的平齊插入式接管，疲勞裂紋起于接管內(nèi)壁下角;內(nèi)伸插入式接管則起于接管內(nèi)壁與殼體交接面處的中部。或在角焊縫與母材的邊界上。如條件許可，采用插入接管的形式補(bǔ)強(qiáng)效果較為有利。

接管補(bǔ)強(qiáng)的結(jié)構(gòu)簡(jiǎn)單，焊縫少，焊接質(zhì)量容易檢驗(yàn)，無補(bǔ)強(qiáng)圈缺點(diǎn)，所以目前已廣泛采用。特別是對(duì)于高強(qiáng)度低合金鋼，比一般低碳鋼有較高的缺口敏感性，一般都采用加強(qiáng)管補(bǔ)強(qiáng)。當(dāng)用于重要制冷設(shè)備時(shí)，焊縫應(yīng)保證全焊透，在保證質(zhì)量的前提下，這種形式的補(bǔ)強(qiáng)效果接近于整鍛件補(bǔ)強(qiáng)。HG/T 21630((補(bǔ)強(qiáng)管》可供設(shè)計(jì)選用。
