大型冷藏箱中使用的壓力式溫度控制器常用的有WTZK系列和WTQK系列。圖5-32所示為WTZK-50型溫度控制器的結構及工作原理示意圖。它主要由感溫包、毛細管、波紋管室(氣箱室)、主彈簧、差動器、杠桿、撥臂、動觸頭、靜觸頭等部件組成。其中感溫包、毛細管和波紋管室構成感溫機構。在密封的感溫機構中充有R12、 R22或R40(氯甲烷)工質，作為感溫劑。

    工作原理是：感溫包和波紋管室中的感溫劑感受到被測介質的溫度變化后，感溫劑的飽和壓力作用于波紋管室，此時波紋管室產生的頂力矩與主彈簧產生的彈性力矩的差值也發生變化，杠桿便在這力矩差值的推動下轉動，當轉動一定角度后，杠桿將遇到差動器中幅差彈簧的作用，因此杠桿在轉動時，波紋管室所產生的頂力矩不僅要克服主彈簧的反向力矩，而且還要克服幅差彈簧的反向力矩。當杠桿繼續轉動達到一定角度時，撥臂才能撥動動觸頭，使其迅速動作。

    主彈簧也稱定值彈簧，它的拉力大小的調節就是設定所需溫度的下限值，即設定的停機溫度值。其調節方法是用螺釘旋具調節調節螺桿，其數值可從指針?biāo)笜?biāo)尺的數值上看出來。

    差動器中的幅差彈簧是調節回差值的。所謂回差值，就是當被測的制冷裝置因工作溫度降低到所需的數值后而停機，當溫度上升后，不是一超過設定溫度值的下限就開機，而是允許溫度回升幾攝氏度再開機，這一允許回升值就稱為回差值，它可通過旋轉差動旋鈕來調節。更貼切地說，調節幅差彈簧的壓力的大小，就是設定溫度控制器從觸頭斷開狀態到閉合狀態的溫度差值。

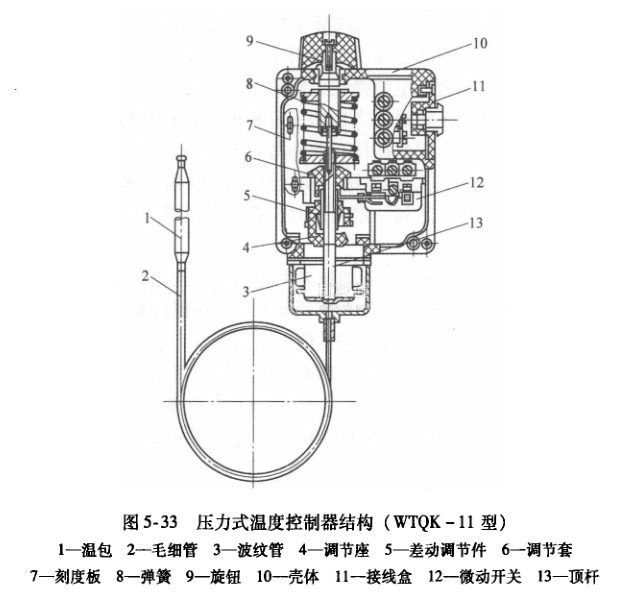

    圖5-33所示為WTQK一11型溫度控制器的結構示意圖。WTQK系列與WTZK系列溫度控制器不同的是：WTQK系列溫度控制器波紋管內的壓力直接作用于主彈簧。它通過差動調節件及調節套撥動微動開關，以接通或斷開控制電路。

    其工作原理是：當被測工質的溫度低于設定溫度最低值時，彈簧推動頂桿下移，調節套驅動微動開關動作，控制回路被切斷。而當被測工質的溫度上升，感溫包內壓力增加，波紋管被壓縮，并通過頂桿壓縮彈簧，使差動調節件向上位移，驅動微動開關動作，接通控制回路。

    在使用時，通過調節旋鈕可以改變調節彈簧的彈力，便可以改變溫度控制器斷開時的溫度值，調節彈簧的彈力愈大，微動開關斷開的溫度值就愈高。差動調節件可以改變它與調節套之間的間隙，間隙愈大，微動開關觸頭閉合溫度與斷開溫度差值就愈大，因此差動調節件控制了欲控溫度的最高值。
