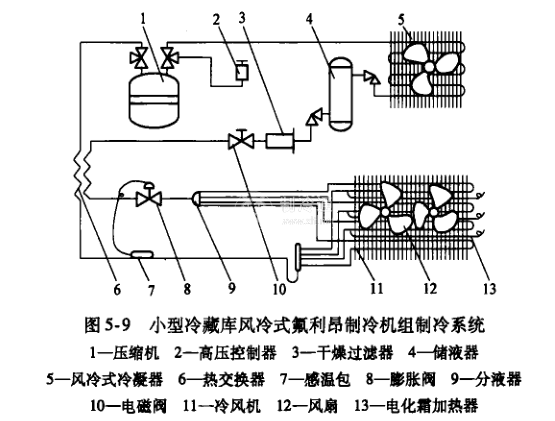

圖5-9所示為小型冷藏庫的風冷式氟利昂制冷機組的制冷系統。主要由制冷壓縮機、風冷式冷凝器、膨脹閥和蒸發器等組成。
壓縮機1排出的高溫高壓狀態的制冷劑蒸氣,送入到風冷式冷凝器5中,在風冷式冷凝器中被風扇吹拂散出熱量后,成為高壓過冷液體,進入儲液器4中,經干燥過濾器3過濾,濾除雜質和水分后,流經熱交換器6與從蒸發器中流出的低溫制冷劑繼續熱交換后,再經膨脹閥節流,流經分液器送入蒸發器中蒸發,吸收食品熱量后,變成低溫低壓干飽和蒸氣,在流經熱交換器后被壓縮機吸回,進行再循環。
制冷系統中設置的電磁閥是為了控制在機組停機時,切斷制冷系統中儲液器的制冷劑繼續向蒸發器供液,避免“液擊”故障的發生。小型冷藏庫風冷卻式機組制冷系統的蒸發器化霜采用電熱化霜裝置,因此機組設有電熱化霜加熱器。
