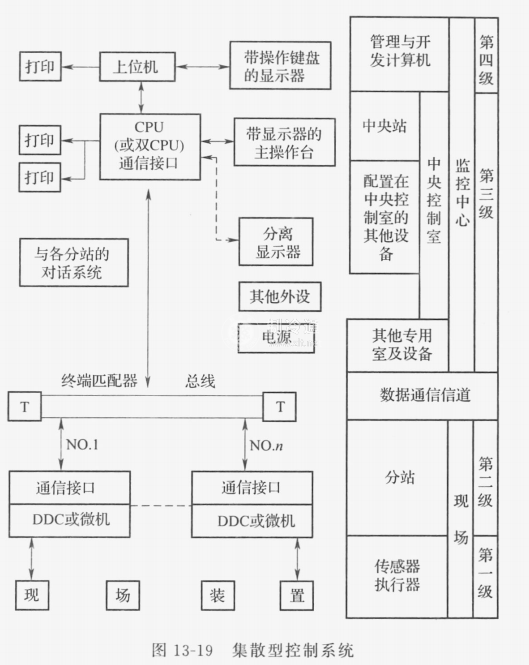

制冷、空調微型計算機控制系統中的集散型控制系統的結構如圖13-19所示，可由多級組成。

集散型控制系統以微型計算機為核心，綜合了計算機技術、控制技術、通信技術和圖形顯示等技術，開創了自動控制的新時代。它不僅具有傳遞控制功能、集中化的信息管理和操作顯示功能，而且還有大規模數據采集、處理功能以及較強的數據通信能力，可實現各過程的控制和生產管理。

集散型控制系統的中央站對制冷、空調系統或建筑物實施集中管理，能提高管理質量、節省人力;TDS的控制功能盡可能分散，不但適應了生產過程的設備分布廣和各工藝設備相對獨立的控制要求，而且還能盡量減少故障波及面。實現“危險分散”,使一個分站的故障僅僅限定在有限的范圍之內。采用集散型控制系統，還可以做到減少初次投資，并使系統易于擴展。

自動化系統規模的區分，一般是以監控點的數量來劃分的。如果控制系統屬于小型系統(單機或多機系統)，只需圖13-19所示集散型控制系統的第一、第二兩級即可，通稱直接數字控制系統;假如監控點達數百點以上，則可選用數臺DDC控制器作為分站，再選用一臺通用的微型計算機并附以必要的外部設備組成中央站，即采用圖13-19中的第一、第二、第三級的結構。
