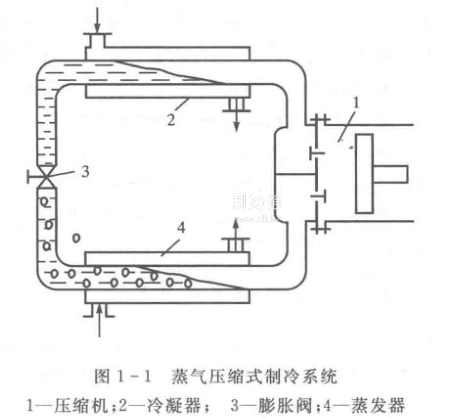

蒸氣壓縮式制冷系統如圖1一1所示。

    系統由壓縮機、冷凝器、膨脹閥、蒸發器組成，用管道將其連成一個封閉的系統。工質在蒸發器內與被冷卻對象發生熱量交換，吸收被冷卻對象的熱量并汽化，產生的低壓蒸氣被壓縮機吸入，壓縮后以高壓排出。壓縮過程需要消耗能量。壓縮機排出的高溫高壓氣態工質在冷凝器內被常溫冷卻介質(水或空氣)冷卻，
