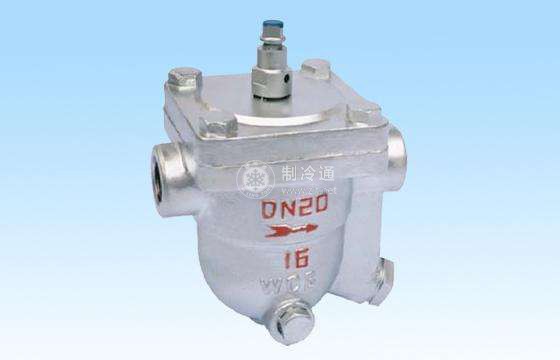

疏水閥也稱為阻汽排水閥、汽水閥、疏水器、回水盒、回水門等,它是自動排放凝結水并阻止蒸汽隨水排出的閥門。
疏水閥的種類很多,有浮筒式、浮球式、鐘形浮子式、脈沖式、熱動力式、熱膨脹式。常用的疏水閥有浮筒式、鐘形浮子式和熱動力式。
浮筒式疏水閥的原理及結構:浮筒式疏水閥主要由閥體(即外殼)、軸桿、導管、浮筒和閥蓋等構件組成。當設備或管逆中的凝結水在蒸汽壓力推動下進入疏水閥并逐漸增多至接近灌滿浮筒時,由于浮筒的重量超過了浮力而向下沉落,使節流閥開啟,浮筒內的凝結水在蒸汽壓力的作用下經導管和閥門排出,當浮筒內的凝結水接近排完時,由于浮筒的重量減輕而向上浮起,使節流閥關閉,浮筒內又開始積存凝結水。這樣疏水閥周期性地工作,既可自動排出凝結水,又能阻止蒸汽外逸。
鐘形浮子式疏水閥的原理及結構:鐘形浮子式疏水閥又稱吊桶式疏水閥。主要由調節閥、吊桶、外殼和過濾裝置等構件組成。疏水閥內的吊桶被倒置,開始時處于下降位置,調節閥是開啟的,設備或管道中的冷空氣和凝結水在蒸汽壓力推動下進入疏水閥,隨即由調節閥排出。一方面。當蒸汽與沒有排出的少量空氣逐漸充滿吊桶內部容積,同時凝結水不斷積存,吊捅因產生浮力而上升,使調節閥關閉,停止排出凝結水;另一方面,吊桶內部的蒸汽和空氣有一小部分從桶頂部的小孔排出,而大部分散熱后凝成液體,從而使吊桶浮力逐漸減小而下落,使調節閥開啟,凝結水又排出。這樣疏水閥周期性地工作,既可自動排出凝結水,又能阻止蒸汽外逸。
熱動力式疏水閥的原理及結構:這種疏水閥根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同,使閥片上下產生不同壓差,驅動閥片開關閥門。當設備或管道中的凝結水流人阻氣排水閥后,變壓室內的蒸汽隨之冷凝而降低壓力,閥片下面的受力大于上面的受力,故將閥片頂起。因為凝結水比蒸汽的黏度大、流速低,所以閥片與閥底間不易造成負壓,同時凝結水不易通過閥片與外殼之間的間隙流入變壓室,使閥片保持開啟狀態,凝結水流經環形槽排出。當設備或管道中的蒸汽流入疏水閥后,因為蒸汽比凝結水的黏度小、流速高,所以閥片與閥座間容易造成負壓,同時部分蒸汽流入變壓室,故使閥片上面的受力大于下面的受力,使閥片迅速關閉。這樣周期性地工作,既可自動排出凝結水,又能阻止蒸汽外逸。由于熱動力式疏水閥的工作動力來源于蒸汽,所以蒸汽浪費比較大。其結構簡單、耐水擊、有噪聲,閥片工作頻繁,使用壽命短。
