工字鋼找正、找平與焊接
采用22A號工字鋼(220mm x 110mm x7.5mm)作為冷凝器的底部承重支撐。
第一步:用墨線彈出工字鋼中心線和預埋鋼板中心線。
第二步:量出冷凝器底部承重邊安裝孔φ190mm的位置,在工字鋼安裝面上鉆出相應螺栓孔。
第三步:將工字鋼放置在基礎預埋的鋼板上,并對工字鋼找正、找平,使工字鋼中心線與預埋鋼板中心線對齊、重合。
第四步:用水平尺測量工字鋼的水平度,用鐵墊片來調整工字鋼的水平,要求工字鋼的水平度保持在0.17%(即1.7mm/1m)之內。注意不得在工字鋼與冷凝器之間塞墊片來找水平。
第五步:工字鋼找正、找平之后,用電焊機將工字鋼與預埋鋼板焊牢。
冷凝器就位、緊固
第一步:按照吊裝技術的安全規程,利用起重機、鏟車、人字架或者滑移的方法將冷凝器吊起,把冷凝器機組移至基礎上方,對準基礎中心線,把機組放下,擱置于工字鋼上。
第二步:冷凝器就位后,利用量具、線錘、撬桿將冷凝器縱橫中心線調整到與基礎中心線重合,并使冷凝器底部承重邊安裝孔與工字鋼上的螺栓孔對正。在冷凝器就位與找正的過程中,要注意操作者身體和冷凝器的安全,還要注意冷凝器上的管座等部件的方位符合設計要求。
第三步:裝上M16螺栓,并擰緊螺母,固定冷凝器。

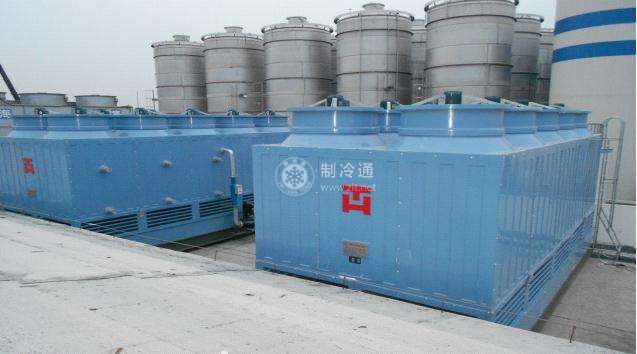

至此,CZN-830蒸發式冷凝器的安裝全部完成,填寫表格。
