1)家用熱泵型空調器
家用熱泵型空調器基本都是分體式結構,由室內機組和室外機兩部分組成,分別安裝在室內和室外,中間通過管路和電線連接起來。室內機組由室內換熱器、室內換熱器風機、過濾器、操作開關、電器控制等組成,室外機組由制冷壓縮機、室外換熱器、室外換熱器風機、四通換向閥、節流機構等組成。

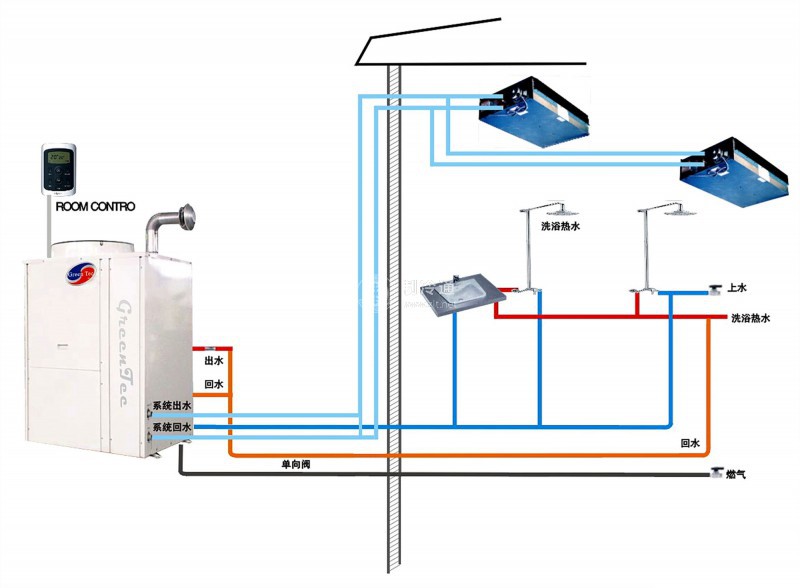

2)熱泵型多聯機組
熱泵型多聯機組(簡稱多聯機)是由一臺或多臺容城可調的室外機和多臺不同或相同形式、容星的直接蒸發式室內機組成的熱泵式空調系統,其中制冷劑為冷(熱)量的輸送介質,它可以向一個或多個區域供冷或供熱,即通常所說的變制冷劑流址系統或VRV系統,典型的熱泵型多聯機的系統的室外機組由2臺壓縮機、2臺室外換熱器、2臺軸流風機、1臺再冷器和一些輔助設備(如電磁閥、毛細管、過濾器、電子膨脹間、氣液分離器、單向閥)等組成,類似與分體機熱泵型空調器的室外機;室內機組有3臺室內換熱器、3臺離心風機、過濾器、電子膨脹閥、單向閥等構成,類似與分體式空調器的室內機。室外機組和室內機組之間通過制冷劑管路連接起來,構成熱泵型多聯空調系統。通過四通閥換向,可以實現制冷和制熱模式的轉換。
制熱模式的制冷劑流程:壓縮機出來的高溫高壓的制冷劑蒸氣進入油分離器(分離制冷劑中的油),然后經過四通換向閥(轉變為制熱循環)進入室內換熱器(起冷凝器作用),將熱量釋放給室內空氣后,成為制冷劑液體,再經再冷器(過冷)、過濾器(濾去制冷劑中的雜質)、電子膨脹閥節流降壓,再經過濾器進入分液器(保證制冷劑均勻分配),進入室外換熱器(起蒸發器作用)吸收室外空氣的熱量,成為低溫低壓的制冷劑蒸氣,再經四通換向閥進入氣液分離器(確保干壓縮和儲存低壓液體),回流到壓縮機。
在多聯機系統中,為了保證系統安全、穩定運行,需要設置很多輔助設備和相應的回路,比如設置單向閥限定其流向;在膨脹閥前設置過濾器等。
