①洗滌式油氨分離器應盡量靠近冷凝器,以縮短供液管路,減少供液的阻力。其進液口必須較冷凝器出液口低200mm~350mm,油氨分離器的進液管應從冷凝器出液管的底部接出。

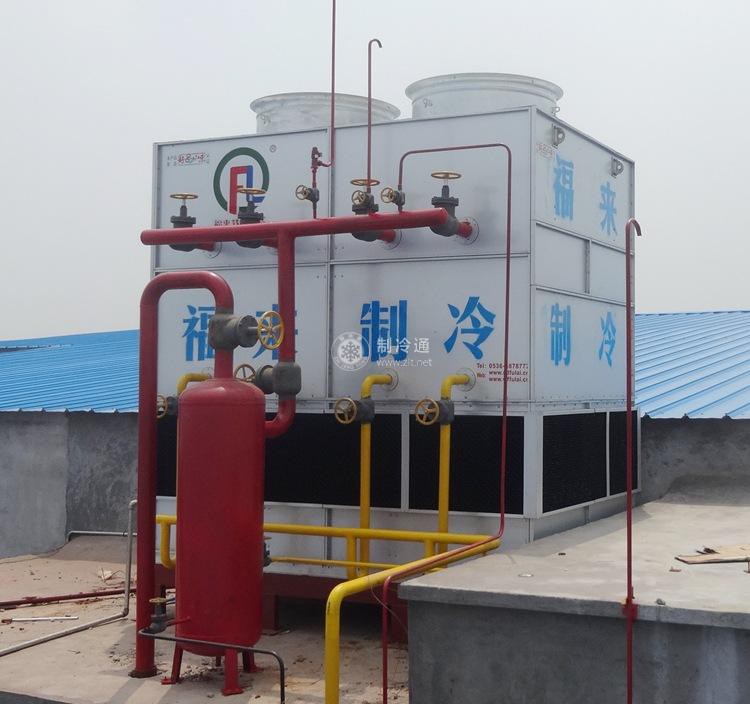

②冷凝器的位置應靠近油分離器和高壓儲液筒,這樣便于操作管理。臥式冷凝器通常置于室內,立式、蒸發式和淋激式冷凝器應安置在室外并離機房出入口較近的地方。冷凝器的水池壁離機房等建筑物墻面一般各有不小于3m的距離,以減少冷卻水外濺時損壞墻面。冷凝器布置在室外時應盡最避免陽光的直接照射,最好將其排管垂直于該地區夏季的主導風向,以增加冷凝效果,采用殼管式冷凝器(臥式或立式),布置時應留有清洗和更換管子的空間。安裝高度必須保證其液體按自然要求流入高壓儲液桶內。
③高壓儲液筒應設置在冷凝器近側,其標高應保證冷凝器內的液體能借助液體位差自流入桶內(高壓儲液筒的進液口應比冷凝器的出液口低250mm以上)。高壓儲液桶布置在室外時,也應防止陽光的直接照射,如采用兩個以上的高壓儲液桶,應在桶的底部設均壓管相互連接,均壓管上應裝關閉閥,高壓儲液桶上應裝有壓力表、安全閥,并在顯著位置上裝設液位指示器。
