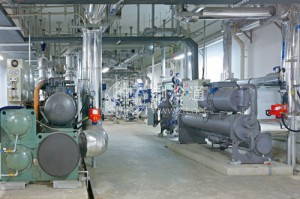

1、首先確定機房平面布置形式,然后根據機器設備的型號.數量,確定操作通道的寬度。

(1)機房?jī)?nèi)主要通道的寬度應為1500~2500mm,非主要通道寬不小于800mm。

(2)設備間內主要通道的寬度不應小于1500mm,非主要通道寬度不小于800mm。

2、根據機器與機器之間,設備與設備之間,機器設備與建筑墻體之間布置時,應保持一定的距離,給機器設備定位。

(1)兩臺制冷壓縮機的突出部件之間的距離不應小于1000mm,制冷壓縮機突出部分到配電盤或分配站之間的距離不小于1500mm,以保證制冷壓縮機檢修時可抽出曲軸。

(2)決定每臺制冷壓縮機所需平面面積,不能以基礎的外形尺二為準,應以機體最突出部分為準,還需考慮電動機,汽缸冷卻水上水管及排水漏斗等所占去的位置。

(3)設備之間的距離,若作為操作通道,不應小于800mm,不作操作通道,兩設備之間的距離也不應小于200mm。

(4)機器設備與墻體之間不設通道時,制冷壓縮機與墻體之間的上距離不應小于500mm,設備(包括隔熱層)與墻體之間的距離不應小于200mm。

3、畫出機器設備定位中心線,根據定位中心線,結合機器設備樣本,畫出機器設備基礎平面圖。

4、在機器設備基礎平面圖上作審核，檢查各通道是否符合要求，機器設備是否分區布置，機器設備放置后管道聯接是否合理等，檢查后，各位置較合理，則平面布置就算確定了。
