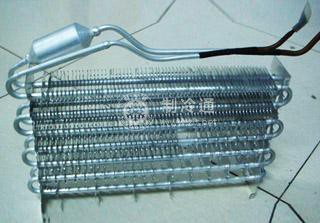

①蒸發器排管的制作:要制作制冷系統的蒸發器排管,需要做好各方面的準備工作:
a.首先,將設計圖紙與施工現場進行實地勘察;對比若干組排管是否一致,現場操作空間是否足夠,吊裝或鏟車通道是否寬暢等。
b.如果多組排管是相同的,做一模具使蒸發器排管制作形成統一構件,加快制作進度與質量。
c.直管、彎管、集管等按設計要求制作。
d.每組蒸發器排管一般使用U形螺絲(M6 +螺母)管卡,固定在若干根方便吊裝的型鋼(角鋼、槽鋼等)上備用。
e.成型的每組蒸發器排管應進行吹污(1.0MPa壓縮空氣)、檢漏、試壓、充氮?dú)狻⒎忸^等程序;然后進行鏟銹處理,一道防銹漆(紅丹漆),一道面漆;備用。
②蒸發器排管的安裝:蒸發器排管的安裝應按每一種形式的具體情況而定。蒸發器頂排管的安裝,事先應在頂面樓板上,按設計要求,預先埋置吊點和吊裝螺栓。
按設計要求,將預制的蒸發器頂排管用絞車或鏟車上送至安裝位置,進行固定。在固定的同時,必須校對整個蒸發器頂排管的水平要求是否符合,每組蒸發器端面是否平齊等,還要求留出連接管道時的工藝空間,一般排管與頂棚距離不小于300mm。
