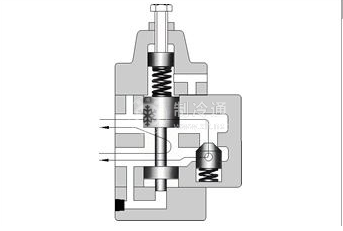

壓力導閥也稱“恒壓閥”, 恒壓閥分正恒壓閥和反恒壓閥兩種。正恒壓閥工作原理:當膜片下氣體壓力升高超過彈簧力時, 膜片被頂起 , 閥口即開;反之膜片下面壓力下降 ,作用于膜片的壓力小于彈簧力, 膜片便下落而關閉閥口,簡而言之是:“升開降閉 ",反恒壓閥工作原理與之相反,為"升閉降開"。正恒壓閥一頭接主閥 ,另一頭接主閥前管道 ;反恒壓閥一頭接主閥 ,而另一頭接主閥后管道。
恒壓閥安裝注意事項:
①閥與管路的連接。閥的使用方法與閥的結構有關,具體安裝時應參照使用說明書上有關規定。以國產HF-I型和HF-II型恒壓閥為例,兩者不僅管道接法不同,所用的零件也有所不同。又如出廠的反恒閥都配有M4緊定螺釘和ZG1/4" 錐管螺釘,如果作反恒閥(I)型使用時,應取下M4緊定螺釘,裝上側面的ZG1/4’’錐管螺釘;如果作為反恒閥(II)型使用時,應裝上M4緊定螺釘,將通道堵住,取下側面的ZG1/4’’錐管螺釘,裝上接通控制壓力處的引管。
②注意閥的流向,在電磁閥的閥體上一般都標有制冷劑流向,安裝時可按標志流向安裝,無標志流向時,應對照閥的結構圖紙,仔細辨認,不能弄錯,否則會不起控制作用。
③拆洗和裝配。拆洗裝配時須先將彈簧反擰放松,不要帶著預緊力裝配。對有負壓的50cm汞柱~0. 2MPa的正恒壓閥 ,應先將閥單倒過來,把膜片放在凈音口,再將閥座反過來組裝。操作時,注意勿擠壓和損傷膜片。
④不銹鋼閥芯在出廠時,已加預應力擰死,并校好尺寸,使用單位不必拆卸。反恒閥閥芯尾端采用聚四氟乙烯密封,拆卸時要注意密封性能 ,一般非因損壞掉換,盡量不要拆印。加單件的恒壓閥用法蘭與管路連接,焊接方法同電磁閥。
