采用蒸發壓力調節可以保持蒸發器中制冷劑的壓力恒定,同時在多個蒸發器工作中,能保證各個冷室維持著不同的溫度。

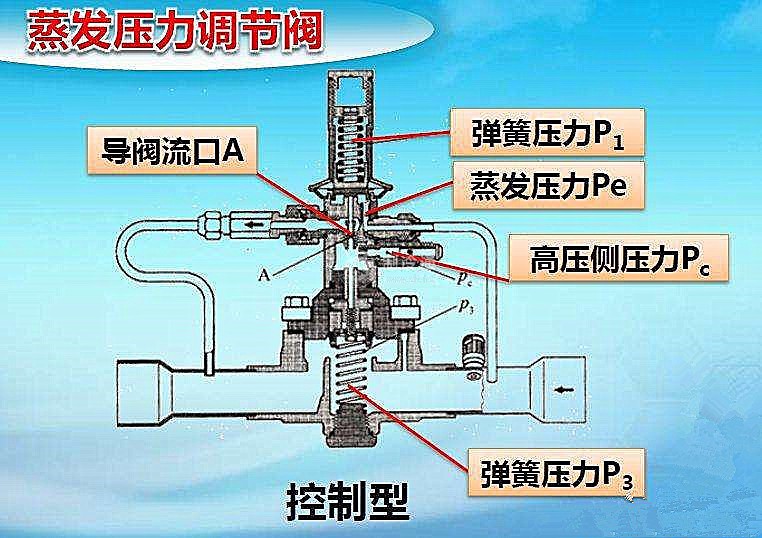

對蒸發器進行蒸發壓力調節的方法之一是采用蒸發壓力調節閥,該閥又稱作“背壓閥”。在閥上可以通過改變調節彈簧的彈簧力,來改變控制壓力的設定位。蒸發壓力調節閥是一個具有比例作用的調節閥,蒸發壓力調節閥通過感應蒸發器中制冷劑壓力,根據比較的結果,使調節閥處于一定的開度或關閉,從而控制蒸發器中制冷劑的壓力。
對單一蒸發器的制冷系統,蒸發壓力調節閥布置在蒸發器回氣管路上,根據所控制壓力即蒸發壓力的變化,自動調節閥的開度,從而調節從蒸發器流出的制冷劑蒸氣的流量。當冷室負荷增大時,制冷劑吸熱量增加,制冷劑的蒸發溫度和蒸發壓力也隨著升高.閥盤下面的蒸發壓力克服上部彈簧的彈力,推動閥盤上移,閥口開大.蒸發器中流出的冷劑蒸氣猛增多,使蒸發器的蒸發壓力降低,以保持蒸發壓力在給定的范圍內。相反,當熱負荷減少時,蒸發器中的制冷劑吸熱量減少,制冷劑的蒸發溫度和蒸發壓力下降,則蒸發壓力調節閥的閥口關小(甚至當蒸發壓力低于一定仇時,調節閥關閉),從蒸發器中流出的制冷劑量減少.使蒸發壓力回升到給定值范圍內。
蒸發壓力調節閥采用了與閥盤承壓面積相同的平衡波紋管,來消除閥出口壓力對閥開度的影響,在彈簧座上設有阻尼器,可以使閥的開度不會因制冷系統中壓力的微小波動而隨著振蕩。
