1.宜選用成套電容器柜,因為它性能好、占地少、整齊美觀。
2.高壓電容器組宜安裝在單獨的房間內,并且靠近高壓配電室,中間應有防火墻隔開。當容量較小時,可安裝在高壓配電室內,但與高壓配電柜的距離不應小于1.5m。
低壓電容器組可安裝在低壓配電室內,成套低壓電容柜可與低壓配電屏并列安裝。當?shù)蛪弘娙萜鹘M容量較大時,考慮通風和安全運行的要求,宜安裝在單獨的房間內。
3.成套電容器柜單列布置時,柜前操作距離不小于1.5m,還要考慮搬運的方便,雙列布置時,兩柜面之間的距離不應小于2m。
4.裝配式電容器組在室內安裝時,可分層安裝,一般不超過三層,層間不應加隔板,層間距離不應小于1m。電容器外殼之間(寬面)的凈距不宜小于0.1m。下層電容器的底部距離地面不應小于0.2m,上層電容器的底部距離地面不宜大于2.5m,電容器裝置的頂部到屋頂凈距不應小于1m。 地震烈度為7度及以上的地區,電容器在支架上應采用螺栓固定。
5.裝配式電容器組單列布置時,網門與墻的距離不小于1. 3m。雙列布置時,兩網門之間的距離不應小于1.5m。
6.電容器室內應有良好的自然通風,其通風窗面積可按如下方法估算:每100kVar需要下部進風面積為0.1~0.3㎡而上部出風面積為0.2~0.4㎡。
7.電容器室應盡量避免朝西。室內長度超過7m時,應開兩個門,并要布置在房間的兩端。

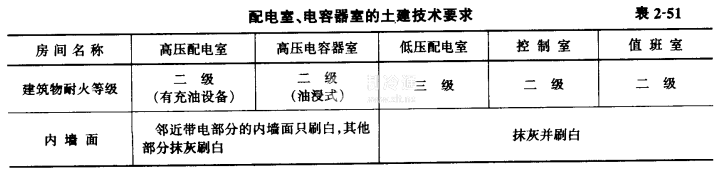

8.高壓電容器室對土建的技術要求見表2-51。
