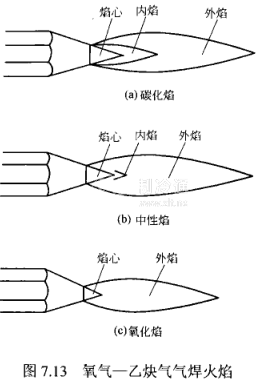

使用氣焊焊接制冷管道時,要根據不同材料的焊件選用不同的氣焊火焰。氧氣-乙炔氣氣焊火焰可分為三類,即碳化焰、中性焰和氧化焰,如圖7.13所示。
(1)碳化焰:氧氣與乙炔氣的體積之比小于1時,其火焰為碳化焰,如圖7.13(a)所示。碳化焰的火焰分三層,焰心的輪廓不清,烽心呈白色,但焰心的外圍帶藍色。內焰為淡白色。外焰特別長,呈橙黃色。碳化焰的溫度為2700℃左右,適于釬焊銅管與鋼管。由于碳化焰中有過剩的乙炔,它可以分解為碳和氧,在焊接時會使焊件金屬滲碳,從而改變焊件金屬的機械性能,使其強度增高,塑性降低。
(2)中性焰:氧氣與乙炔氣的體積之比為1~12時,其火焰為中性焰,見圖7.13(b),中性焰的火焰也分三層,焰心呈尖錐形,色白而明亮。內灼為藍白色。外焰由里向處逐漸由淡紫色變?yōu)槌赛S色。中性焰的溫度為3100℃左右,適宣釬焊銅管與銅管、鋼管與鋼管。
(3)氧化焰:氧氣-乙炔氣的體積之比大于1.2時,其火焰為氧化焰,見圖7.13(c)。焰心短而尖,呈青白色,內焰幾乎看不到,外焰也較短,呈藍色,燃燒時有噪聲。氧化焰的溫度在3500℃左右。
氧化焰由于氧氣的含量較多,氧化性很強,容易造成焊件熔化,釬焊處會產生氣孔、夾渣,不適于銅管與鋼管、銅管與鋼管的釬焊。
