LH-48型機組是機殼、空氣處理裝置、制冷設備及電器控制部件組成的整體立柜式恒溫恒濕空調機。
機殼由角鋼和薄鋼板制成,內壁貼有聚氨酯泡沫塑料保溫層。空氣處理裝置在上部,制冷設備在下部,配電箱在下部一側。頂部有兩個送風口。機殼前面有電器控制盤及通風、制冷、加濕、加熱等控制按鈕。回風口在機組下面,機體背面有新風百葉口。
制冷設備采用6FW-7B型高速多缸半封閉式制冷壓縮機,制冷量較大,且可通過自動或手動變化運行缸數進行能量調節,制冷量分別為33%, 67%, 100%,在不同的季節,能量調節裝置可自動調節蒸發器的空氣露點溫度。冷凝器為臥式水冷殼管式兼起貯液罐的作用,蒸發器為直接蒸發式,另外還有熱力膨脹閥、干燥過濾器、電磁閥及分油器等。
空氣處理裝置主要由離心式通風機、加熱器、加濕器、蒸發器、空氣過濾器、送回風口以及新風百葉風口等組成。通風機采用高效率低噪聲、具有減振的雙吸并聯離心風機,其風最及余壓較大。有側送和頂送兩種方式可根據實際需要選用。加熱裝置設有兩種方式:蒸汽加熱器與電加熱器。蒸汽加熱量為168x103kJ/h,電加熱量為35kW,采用蒸汽加熱時常配用電加熱器作為精加熱用。加濕器為電加濕器。
該機組的電器控制包括通風機、壓縮機、電加濕器的控制及溫度、濕度自動控制器件等。
當回風溫度為23℃,相對濕度為65%時,該機組制冷量為56kW,風量為8000~10000m3/h,剩余風壓力為490. 5~294. 3Paa風量與風壓成反比,當風量為8000m3/h時,剩余風壓較大,為490.5Pa。當風量增加到10000m3/h,剩余風壓則降為294. 3Pa。
該機具有合理的風量比,通過加入不同新風量和一、二次聯動閥即可調整。
設備可調面積如下:
高精度恒溫恒濕≈125m2;
恒溫恒濕≈200m2;
一般空氣調節≈300m2。

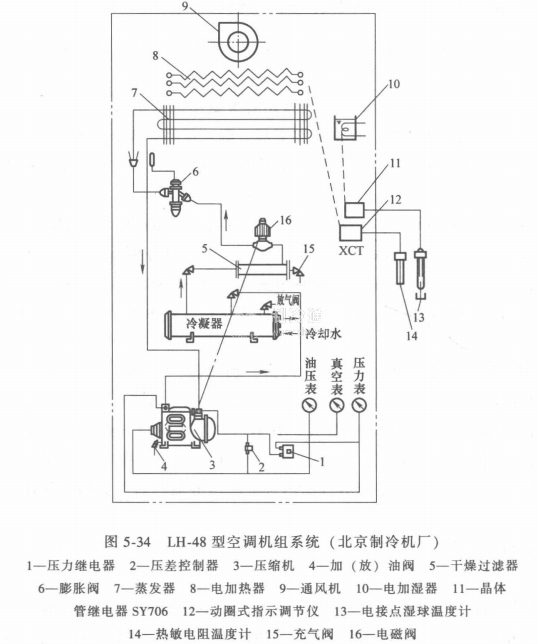

LH-48型空調機組系統如圖5-34所示。
