螺桿式壓縮機屬于容積式氣體制冷壓縮機,即通過工作容積的逐漸減少來達到工質壓力提高的目的。
螺桿式壓縮機的工作腔是由一對相互平行放置的嚙合的陰陽轉子和殼體組成。轉子兩端置于軸承之上,陽轉子的一端與電動機相連,陰轉子為從動轉子,由陽轉子帶動,轉子的兩端有吸氣口及排氣口。

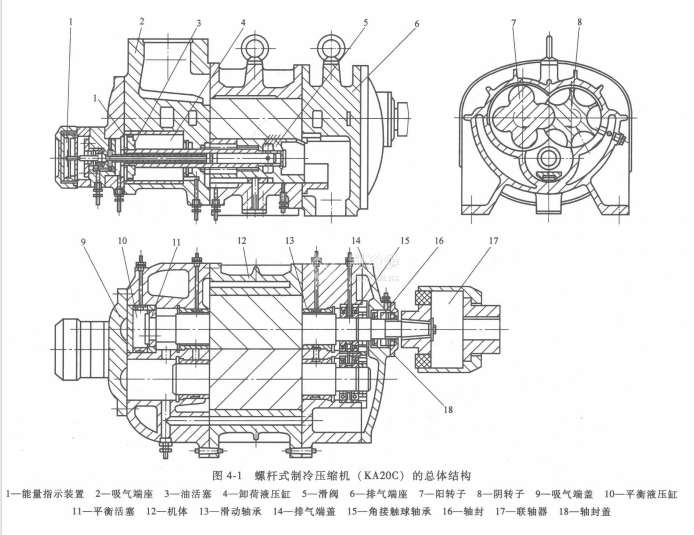

一般陽轉子有四個凸而寬的齒,陰轉子有六個凹而窄的齒。與一對螺旋齒輪相似,相互咬合,凸齒逐漸地在齒溝的總長度上移動,達到壓縮的目的,并更進一步促進吸氣。螺桿式制冷壓縮機的結構如圖4-1所示。
噴油的作用 螺桿式制冷壓縮機在工作時噴入大量的油,其作用如下:
1.帶走壓縮機壓縮過程中所產生的壓縮熱,使壓縮盡可能接近于等溫壓縮以提高熱效率。并且排氣溫度與絕熱壓縮的情況相比要低得多。如單級壓縮的冷凝溫度為40℃ ,蒸發溫度為-40℃的情況下,工質使用氨時活塞式壓縮機的排氣溫度達到200℃左右,根本不能工作,如采用螺桿式壓縮機,在上述情況下排氣溫度可以控制在80℃左右。
