水量調節閥也是一種氣動調節閥.在一些小型水冷式制冷裝置中。裝于冷凝器進水管路上,用來控制冷凝壓力,節約冷卻水量。

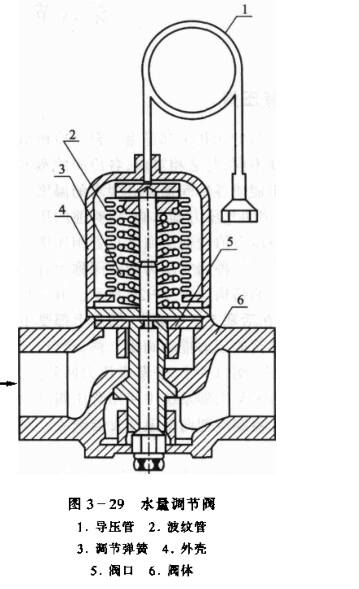

水量調節閥的結構如圖3一29所示。閥頂端的毛細管與制冷壓縮機排氣上的旁通孔連接。當冷凝器的熱負荷增大時.冷凝壓力上升,閥內波紋管被壓縮,通過頂桿向下推動閥門,使閥口開大,冷卻水流量增大,從而使冷凝壓力降低;當冷凝器熱負荷降低時,冷凝壓力下降,波紋管伸長。彈簧推動頂桿向上移動.使閥孔關小.冷卻水流量減少,冷凝壓力上.升;當制冷壓縮機停止工作時。冷凝壓力大幅度下降.閥門逐漸關小以至完全關閉。這種水量調節閥的啟動壓力一般在0.6 MPao調節閥體上的調節螺絲,可改變閥的開啟度。
