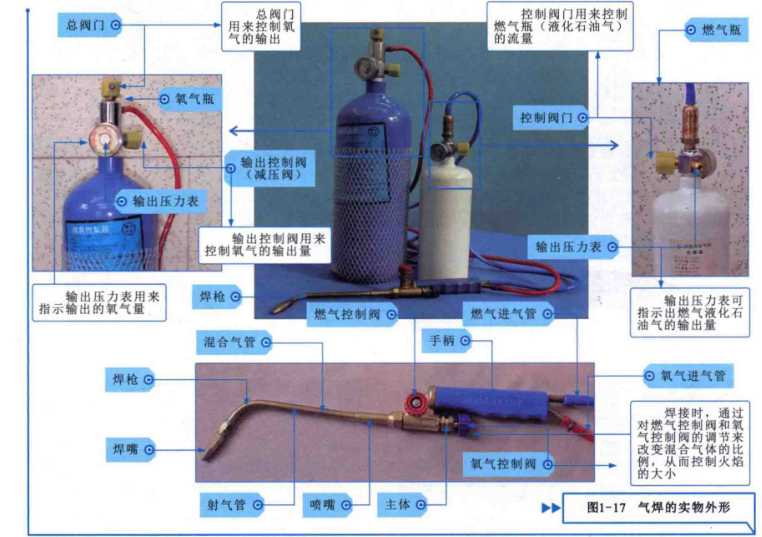

氣焊是指對制冷產品的管路系統進行焊接操作的專用產品,主要是由氧氣瓶、燃氣瓶、焊槍和連接軟管組成的,如圖1-17所示。

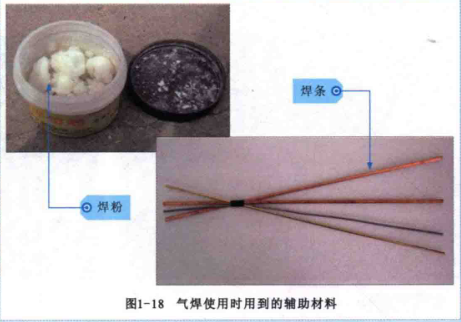

據上圖可知,氧氣瓶上安裝總閥門、輸出控制閥和輸出壓力表;燃氣瓶上安裝有控制閥門和輸出壓力表。氧氣瓶和燃氣瓶輸出的氣體在焊槍中混合,通過點燃的方式在焊嘴處形成高溫火焰,加熱銅管。使用氣焊工具焊接制冷產品的管路時,焊料是必不可少的輔助材料,主要有焊條、韓粉等,其外形如圖1-18所示。在焊接過程中,為防止焊錫氧化,會使用焊粉輔助焊接操作,在使用焊槍焊接時,需要使用焊條將焊接部位連接在一起。

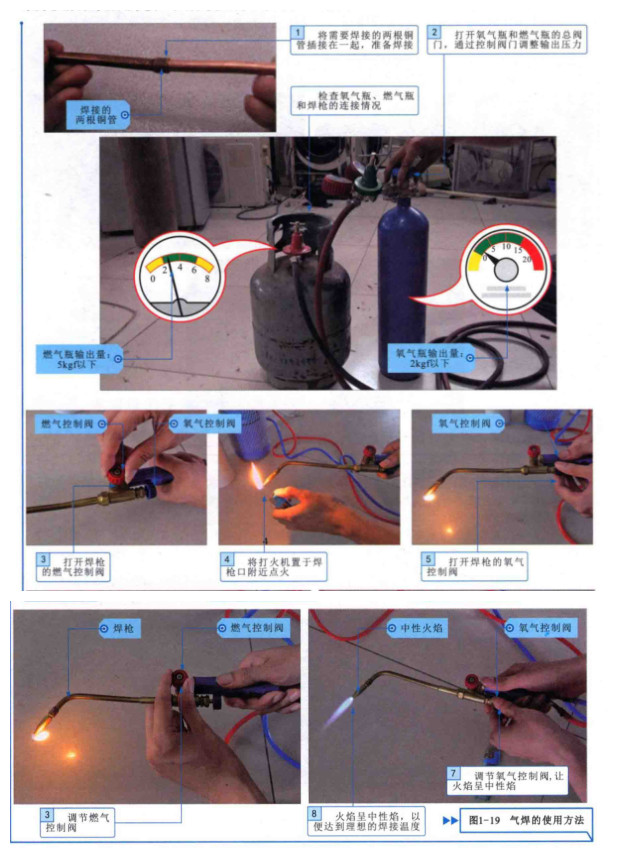

使用氣焊對制冷管路的焊接操作是維修人員必須的一項操作,使用時應按照操作順序及規范完成焊接。具體使用方法如圖1-19所示。

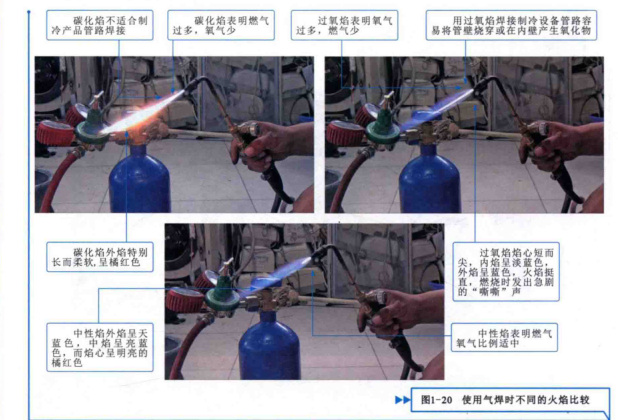

在調節火焰時,入氧氣或燃氣開的過大,則不易出現中性火焰,反而成為不適合焊接的過氧焰或碳化焰。其中,過氧焰溫度高,火焰逐漸變成藍色,焊接時會產生氧化物,碳化焰的溫度較低,無法焊接管路,圖1-20為使用氣焊時不同的火焰比較。
